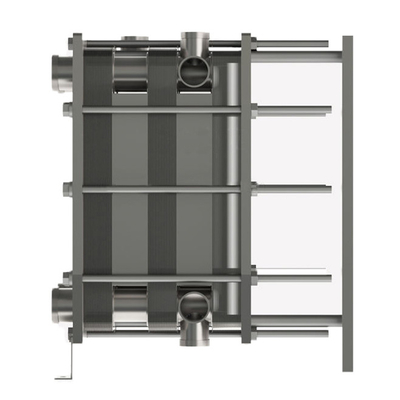

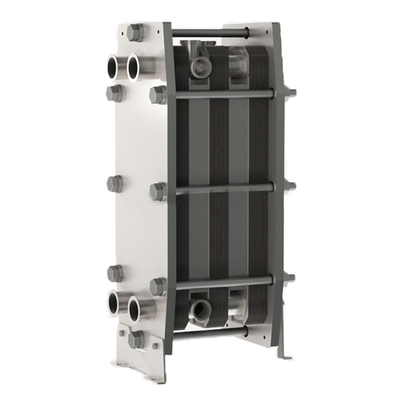

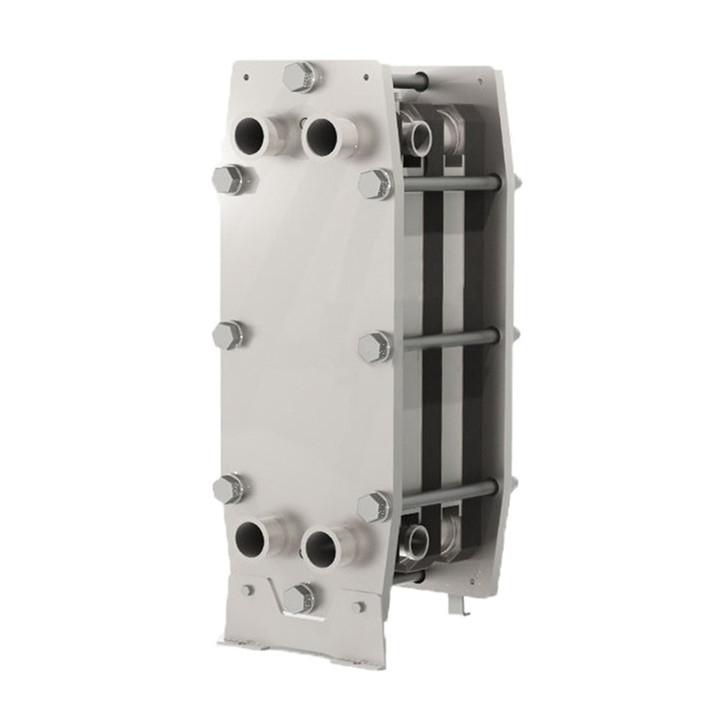

우유 파스터라이저 위생판 열 교환기 스테인리스 스틸

판 열 교환기는 열 전달이 이루어질 두 액체의 통과를위한 틈이있는 파동 금속 판의 패키지로 구성됩니다.판 패크는 프레임 판과 압력 판 사이에 조립되고 꽉 볼트로 압축플레이트는 채널을 밀폐하고 액체를 대체 채널로 유도하는 간판이 장착되어 있습니다. 플레이트의 수는 흐름 속도, 액체의 물리적 특성,압력 하락 및 온도 프로그램판 파동은 유체 격동을 촉진하고 판을 차압에 대항합니다.

프레임
판과 압력판은 상단 바와 하단 바에 의해 위치하고 있으며, 둘 다 지지 기둥에 고정되어 있습니다.가장 큰 종류에 대한 일부 튼튼 볼트는 열기 및 단위의 폐쇄를 용이하게 하기 위해 공 베어링 윙어와 장착. 프레임은 바닥에만 장착하도록 설계되었습니다. 표준 발은 고정됩니다. 한 단위는 교환 가능한 연결과 연결판으로 분리 된 여러 섹션을 포함 할 수 있습니다.

접시
판의 파동은 판 사이에 통로를 제공하며, 인접한 판에 대한 각 판을 지원하고 격변을 강화하여 효율적인 열 전달을 초래합니다.코너 포트와 가스켓은 두 미디어가 대체 채널을 통해 흐르게 배치됩니다. 판은 높은 작업 압력에서 최대 강도를 위해 쉐브론 패턴을 가지고 있습니다. 최적의 높은 열 전달과 낮은 압력 하락을 얻기 위해 다양한 쉐브론 디자인이 제공됩니다.독특한 분배 지역은 판 표면에 걸쳐 균일한 흐름을 제공합니다판은 회전 가능하고 평행 흐름이 있습니다.
한 종류의 판만 필요해요

신뢰성 있는 설계
BAODE 가스켓 판 열 교환기는 부드럽지만 효율적인 난방 및 냉각을 제공하며 모든 위생 요구 사항을 충족합니다. 대표적인 응용 분야는 유제품, 식품 및 음료,그리고 다른 위생 과정들:
우유 및 음료 가공
포도주 진열
병수 처리
CIP (CLEANING-IN-PLACE) 난방
역오스모스 물

유제품, 맥주, 음료 및 점착성 제품의 냉각 및 가열 및 일부 응용분야의 우유 파스터라이제이션 및 파스터라이제이션

짧은 배송시간
고품질
합리적인 가격
고객 제작
노하우 설계 및 고객 지원

모델	BS100
교차 참조	M10B/M10M
높이, H [mm]	1084	1084
너비, W [mm]	470	470
표준 길이, L [mm]	700	700
최대 표준 길이, L [mm]	2300	2300
수직 포트 거리, VC [mm]	719	719
수평 항구 거리, HC [mm]	225	225
최대 온도 [°C]	180	180
최대 압력 [barg]	10	16
플랜지 크기	DN100/4"	DN100/4"
최대 흐름 속도 [kg/s]	50

가스켓
소재	적용 가능한 온도	적용 가능한 액체
BNR	-15°C ~ +135°C	물, 바닷물, 광유, 소금물
EPDM	-25°C ~+180°C	뜨거운 물, 증기, 산, 알칼리
F26	-55°C ~ +230°C	산, 알칼리
FTP	0°C에서 +160까지°C	고 농축 산, 알칼리, 고온 기름, 증기
