NBR 위생 가스켓 플레이트 열 교환기 스테인리스 스틸 프레임 Fad 클래스

제품 상세 정보:

원래 장소:	중국
브랜드 이름:	Baode
인증:	CE UL ISO9001 CCS GL DNV LR
모델 번호:	BS150

결제 및 배송 조건:

최소 주문 수량:	1 유닛
가격:	USD 100-1000 per Unit
포장 세부 사항:	합판 상자
배달 시간:	영업일 기준 14-18일
지불 조건:	T/T
공급 능력:	달 당 500 유닛 / 유닛

상세 제품 설명

제품 이름:	스테인리스 스틸 프레임 패드 클래스 NBR 위생 가스켓 플레이트 우유 파스터라이제이션용 열 교환기	모델 참조:	SWEP를 대체
판형 재질:	스테인레스 강 316L / 304	개스킷 소재:	NBR EPDM HEPDM FKM

스테인리스 스틸 프레임 패드 클래스 NBR 위생 가스켓 플레이트 우유 파스터라이제이션용 열 교환기

제품 설명

작동 원칙
The plate heat exchanger used for food pasteurization procedure is consists of a pack of corrugated metal plates with port holes for the passage of two fluids between which heat transfer will take place판 팩은 프레임 판과 압력판 사이에 조립되어 꽉 막는 볼트로 압축됩니다.판은 채널을 봉인 하 고 대체 채널에 유체를 지시 하는 가스켓을 장착 합니다판의 수는 흐름 속도, 액체의 물리적 특성, 압력 하락 및 온도 프로그램으로 결정됩니다.판 파동은 유체 격동을 촉진하고 차이 압력에 대한 판을 지원.

프레임
판과 압력판은 상단 바와 하단 바에 의해 위치하고 있으며, 둘 다 지지 기둥에 고정되어 있습니다.가장 큰 종류에 대한 일부 튼튼 볼트는 열기 및 단위의 폐쇄를 용이하게 하기 위해 공 베어링 윙어와 장착. 프레임은 바닥에만 장착하도록 설계되었습니다. 표준 발은 고정됩니다. 한 단위는 교환 가능한 연결과 연결판으로 분리 된 여러 섹션을 포함 할 수 있습니다.

접시
판의 파동은 판 사이에 통로를 제공하며, 인접한 판에 대한 각 판을 지원하고 격변을 강화하여 효율적인 열 전달을 초래합니다.코너 포트와 가스켓은 두 미디어가 대체 채널을 통해 흐르게 배치됩니다. 판은 높은 작업 압력에서 최대 강도를 위해 쉐브론 패턴을 가지고 있습니다. 최적의 높은 열 전달과 낮은 압력 하락을 얻기 위해 다양한 쉐브론 디자인이 제공됩니다.독특한 분배 지역은 판 표면에 걸쳐 균일한 흐름을 제공합니다판은 회전 가능하고 평행 흐름을 가지고 있습니다.

신뢰성 있는 설계
BAODE 가스켓 판 열 교환기는 부드럽지만 효율적인 난방 및 냉각을 제공하며 모든 위생 요구 사항을 충족합니다. 대표적인 응용 분야는 유제품, 식품 및 음료,그리고 다른 위생 과정들:
우유 파스터라이제이션 및 식품 파스터라이제이션 가공
포도주 진열
병수 처리
CIP (CLEANING-IN-PLACE) 난방
역오스모스 물
쉽게 수정할 수 있습니다

모듈형 설계는 이러한 표준 판 열 교환기를 새로운 또는 변화하는 프로세스 요구 사항에 쉽게 적응 할 수 있습니다.가착 재료와 옵션은 광범위한 위생 프로세스에 적응 가능한 선택으로 만듭니다..
예를 들어 BAODE의 B형 판을 선택하면 가능한 가장 높은 열효율을 요구할 수 있습니다.또는 더 부드러운 제품 처리가 필요한 응용 프로그램을 위해 우리의 M 판 유형을 선택위생적 과정에 NBRFF 및 EPDFF로 만든 특수 위생적 품질의 가스켓도 제공됩니다.

높은 열효율
BAODE 열 교환기는 최적화된 쉐브론 패턴, 압축 깊이 및 판 소재와 함께 독특한 얇은 판 덕분에 매우 효율적인 열 전달을 제공합니다.이것은 더 효율적이고 균일한 열 전달과 판 전체 표면에 제품의 균일한 분포를 제공합니다.BAODE 판은 다양한 디자인과 크기로 제공됩니다.
간편하게 청소하고 유지 관리
BAODE 판 열 교환기 는 청소 와 서비스 를 용이 하게 하는 기능 을 갖추고 있다. 예를 들어, 작은 포트 는 특수 펌프 를 사용 하지 않고도 CIP (Cleaning-In-Place) 를 가능하게 한다.또 다른 좋은 특징은 FDA-충분자 재료를 사용하여 우리의 독특한 접착제없는 가스켓 시스템입니다가스켓은 판이 여전히 프레임에 매달려있는 동안 쉽게 교체 할 수 있으며 시간과 비용을 절약합니다.

응용 프로그램:
유제품, 맥주, 음료 및 점성 제품의 냉각 및 난방
그리고 우유 파스터라이제이션 및 일부 응용 프로그램에서 파스터라이제이션

장점:
짧은 배송시간
고품질
합리적인 가격
고객 제작
노하우 설계 및 고객 지원
중국에서 만든

모델	BS150
높이, H [mm]	1815
너비, W [mm]	610
수직 포트 거리, VC [mm]	1294
수평 항구 거리, HC [mm]	298
최대 압력 [barg]	10/16

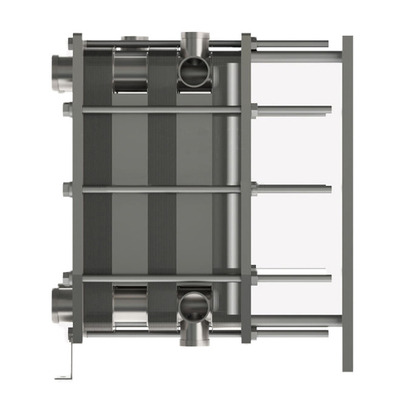

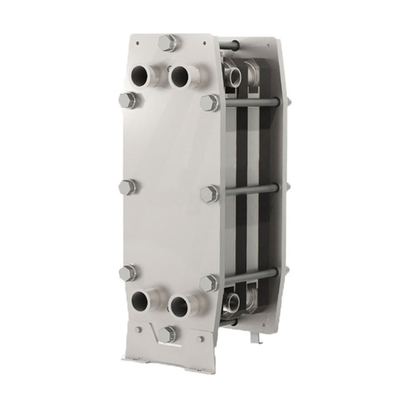

NBR 위생 가스켓 플레이트 열 교환기 스테인리스 스틸 프레임 Fad 클래스 2

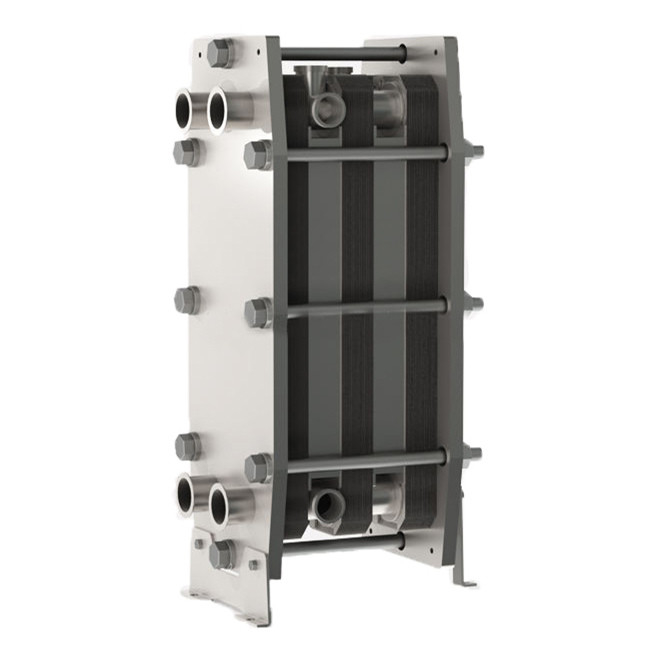

NBR 위생 가스켓 플레이트 열 교환기 스테인리스 스틸 프레임 Fad 클래스 3

가스켓
소재	적용 가능한 온도	적용 가능한 액체
BNR	-15°C ~ +135°C	물, 바닷물, 광유, 소금물
EPDM	-25°C ~+180°C	뜨거운 물, 증기, 산, 알칼리
F26	-55°C ~ +230°C	산, 알칼리
FTP	0°C에서 +160까지°C	고 농축 산, 알칼리, 고온 기름, 증기
