바오드 열 교환기 장비 회사, Ltd

|
| 원래 장소: | 중국 |
| 브랜드 이름: | Baode |
| 인증: | CCS/UL/CE |
| 모델 번호: | BL26 시리즈 |
| 최소 주문 수량: | 15 유닛 |
|---|---|
| 가격: | USD 50-1000per Units |
| 포장 세부 사항: | 합판 박스 |
| 배달 시간: | 14-18 일로 일합니다 |
| 지불 조건: | T/T |
| 공급 능력: | 달 당 1000 유닛 |
| 제품 이름: | 용조판 열 교환기 산업 컨덴서 증발기 냉각기 HVAC 냉각기 보일러 열 펌프 | 메인 애플리케이션: | 자동차 엔진 오일 냉각기/하이드라릭 열 교환기 |
|---|---|---|---|
| 브레이징 재료: | 구리 | 오일 쿨러 유형: | 브래이징식 판형 열 교환기를 구리도금하세요 |

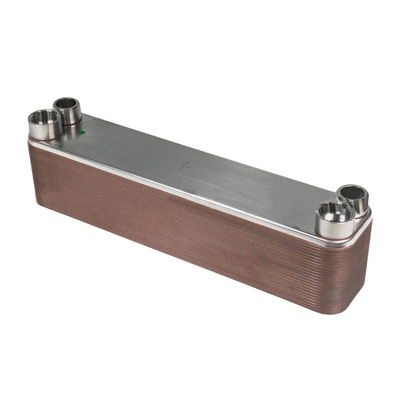

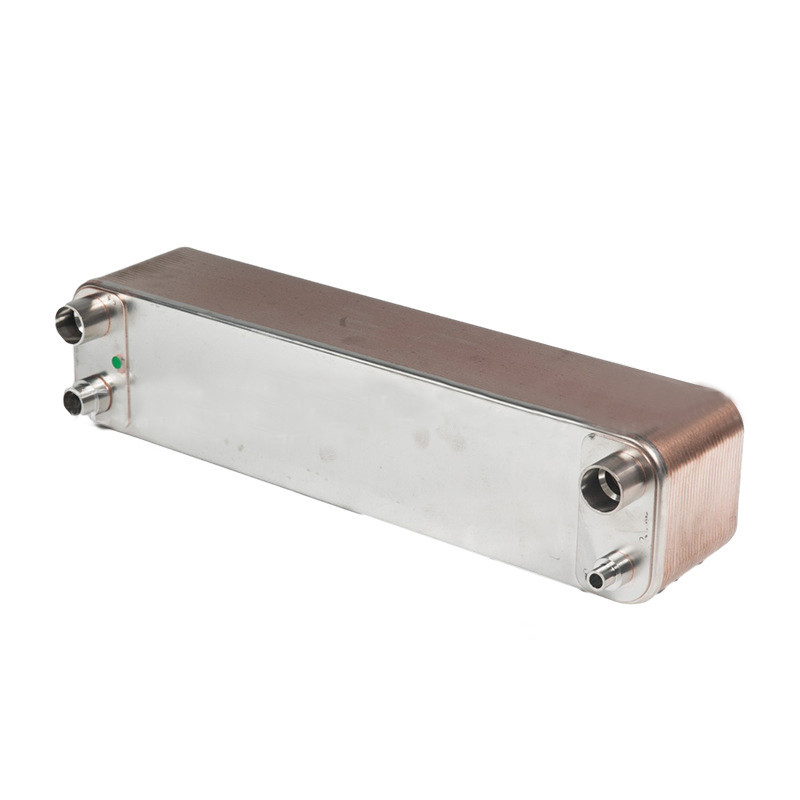

용조판 열 교환기 산업 컨덴서 증발기 냉각기 HVAC 냉각기 보일러 열 펌프
제품 설명
용접판 열 교환기 개요: 용접판 열 교환기는 특정 파동 모양의 일련의 금속 판으로 구성 된 새로운 유형의 고 효율의 열 교환기입니다.
여러 판 사이에는 얇은 직사각형 채널이 형성되어 반판을 통해 열이 교환됩니다.그 열 전달 계수는 같은 흐름 저항과 펌프 전력 소비 아래 훨씬 높습니다., 그리고 적용 범위에서 껍질 및 튜브 열 교환기를 대체하려는 경향이 있습니다.
용접판 열 교환기 응용 범위:
이 유형의 용접 판 열 교환기는 주로 냉각, 증발기, 응축기, 기름 냉각, 증기 난방 등에 사용됩니다.
용접판 열 교환기의 열 전달 특성:
용접 판 열 교환기는 난방, 산업 냉각, 오일 프레스 및 압축기 기름 냉각, 에어컨, 냉동 식품, 화학 냉각, 물 냉각,식수처리, 폐수 처리, 열 회수 및 기타 측면
| 모델 | BL26 |
| 너비 A [mm] | 111 |
| 높이, B [mm] | 310 |
| 길이, E [mm] | 10+2.36n |
| 수평 항구 거리, C [mm] | 50 |
| 수직 항구 거리, D [mm] | 250 |
| 최대 압력 [Mpa] | 3 |
| 최대 흐름량 [m3/h] | 8.1 |
| 무게 [kg] | 1.3+0.12n |
모델
BL1
적용
수영장 물 난방. 간단하고 강력하고
고도로 신뢰할 수 있는, Baode 용접 판 열 교환기는 효율적으로 재열을 위해 설계되었습니다
그리고 모든 수영장에서 물의 온도를 유지
1차 열원으로부터의 크기와 용량,
보일러, 태양광 설비, 열 펌프 등
표준 설계
다음을 포함하는 완전한 패키지 모듈:
스테인레스 스틸 판 열 교환기, 바닷물 또는 가벼운 부식성 물 (발네오 테라피,
온천 물)
표준 재료
표지판: 스테인리스 스틸 AISI 316
연결: 스테인리스 스틸 AISI 316
판: 스테인리스 스틸 AISI 316
용접 재료: 구리
요약에 필요한 세부 정보
바오데의 대표가 구체적인 공표를 할 수 있도록, 문의는 다음의 정보를 첨부해야 합니다.
필요한 흐름 속도 또는 열 부하
온도 프로그램
물류의 물리적 특성
원하는 작업 압력
최대 허용 압력 하락
짧은 배송시간
고품질
합리적인 가격
고객 제작
노하우 설계 및 고객 지원
| 모델 | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| 너비 A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| 높이, B [mm] | 206 | 310 | 310 | 304 | 525 | 616 |
| 길이, E [mm] | 9+2.3n | 9+2.3n | 10+2.36n | 13+2.4n | 10+2.35n | 11+2.35n |
| 수평 항구 거리, C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| 수직 항구 거리, D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| 최대 압력 [Mpa] | 3 | 3 | 3 | 3/4.5 | 3/4.5 | 3/4.5 |
| 최대 흐름량 [m3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| 무게 [kg] | 0.6+0.06n | 10.0+0.08n | 1.3+0.12n | 2.2+0.16n | 2.6+0.19n | 7.8+0.36n |
| 모델 | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| 너비 A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| 높이, B [mm] | 528 | 696 | 738 | 1398 | 495 | 739 |
| 길이, E [mm] | 13+2.36n | 13+2.75n | 13+2.7n | 22+2.78n | 10+2.15n | 13+2.55n |
| 수평 항구 거리, C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| 수직 항구 거리, D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| 최대 압력 [Mpa] | 3 | 3 | 2.1 | 1.5 | 3/4.5 | 3/4.5 |
| 최대 흐름량 [m3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| 무게 [kg] | 7.2+0.52n | 12.5+0.72n | 13+0.75n | 310.8+1.73n | 6.5+0.37n | 13+0.78n |
