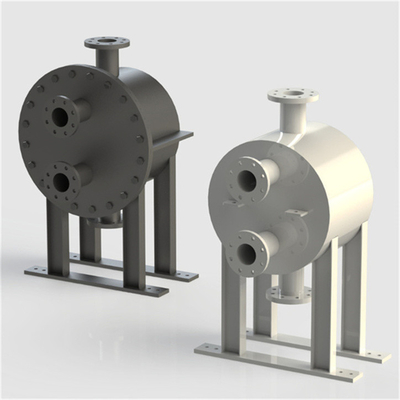

폐기물 열 회수용 데수퍼 히터로 사용되는 완전히 용접 된 판 및 껍질 열 교환기

판 및 껍질 열 교환기는 열 전달 요소로 판 튜브를 가진 열 교환기이며, 판 열 교환기라고도 알려져 있습니다. 주로 두 부분으로 구성됩니다.판 튜브 뭉치와 껍질 (그림)냉형 라이트의 부리의 접촉 지점은 평평한 흐름 채널의 다수를 포함하는 판 튜브를 형성하기 위해 단단히 용접됩니다.다양 한 너비 의 많은 판 이 특정 순서 로 배치 되어 있다판과 튜브 사이의 거리를 유지하기 위해, 인접한 판과 튜브의 두 끝에 금속 스트립을 삽입하고, 그들을 함께 용접. 판 튜브의 두 끝은 튜브 판을 형성,그래서 많은 판 튜브가 단단하게 연결되어 판 튜브 뭉치를 형성합니다.튜브 뭉치의 끝면은 껍질에 조립 된 평면 런너 플레이트 튜브 뭉치를 제공합니다.그리고 길쭉한 팽창의 차이는 그 껍질과 사이에 밀폐를 슬라이딩으로 제거됩니다장비의 섹션은 일반적으로 원형이지만 직사각형, 육각형 등이 있습니다. 액체 A는 판 내부로 흐르고 액체 B는 껍질 내부의 판과 튜브 사이에 흐릅니다.

판 및 껍질 열 교환기는 껍질 및 튜브 열 교환기와 판 열 교환기 사이의 구조 형태이며 두 가지의 장점을 고려합니다.

1 열 전달 표면으로 판을 사용하면 열 전달 효율이 좋습니다. 열 전송 계수는 껍질 및 튜브 열 교환기의 약 2 배입니다.

2 콤팩트 구조, 작은 크기

3 온도 저항성, 압력 저항성, 최고 작업 온도 800°C, 최고 작업 압력 6.3mPa까지.

4 평평 한 운하 의 액체는 높은 속도 로 흐르며, 판 표면 은 부드럽고, 스케일 하기 는 쉽지 않으며, 판 뭉치 는 제거 될 수 있으며, 청소 는 또한 편리 합니다.이 열 교환기의 제조 과정은 껍질 및 튜브 열 교환기의 제조 과정보다 더 복잡합니다., 그리고 용접 양이 크고 요구 사항이 높기 때문에 대중화 및 응용은 제한적입니다. 껍질 및 판 열 교환기는 화학,종이전형적인 제품은 주로 식품, 의약품 및 다른 가공 산업에서 사용되며 좋은 열 전달 효율과 짧은 체류 시간을 필요로합니다.
