바오드 열 교환기 장비 회사, Ltd

|
| 원래 장소: | 중국 |
| 브랜드 이름: | Baode |
| 인증: | CCS/UL/CE |
| 모델 번호: | BL190 시리즈 |
| 최소 주문 수량: | 1 유닛 |
|---|---|
| 가격: | USD 50-1000per Units |
| 포장 세부 사항: | 합판 박스 |
| 배달 시간: | 14-18 일로 일합니다 |
| 지불 조건: | T/T |
| 공급 능력: | 한 달에 1000개 |
| 제품 이름: | SS304/316 스테인리스 스틸 용접 알루미늄 판 유형 산업 용접 열 교환기 | 메인 애플리케이션: | 자동차 엔진 오일 냉각기/하이드라릭 열 교환기 |
|---|---|---|---|
| 브레이징 재료: | 구리 | 오일 쿨러 유형: | 브래이징식 판형 열 교환기를 구리도금하세요 |

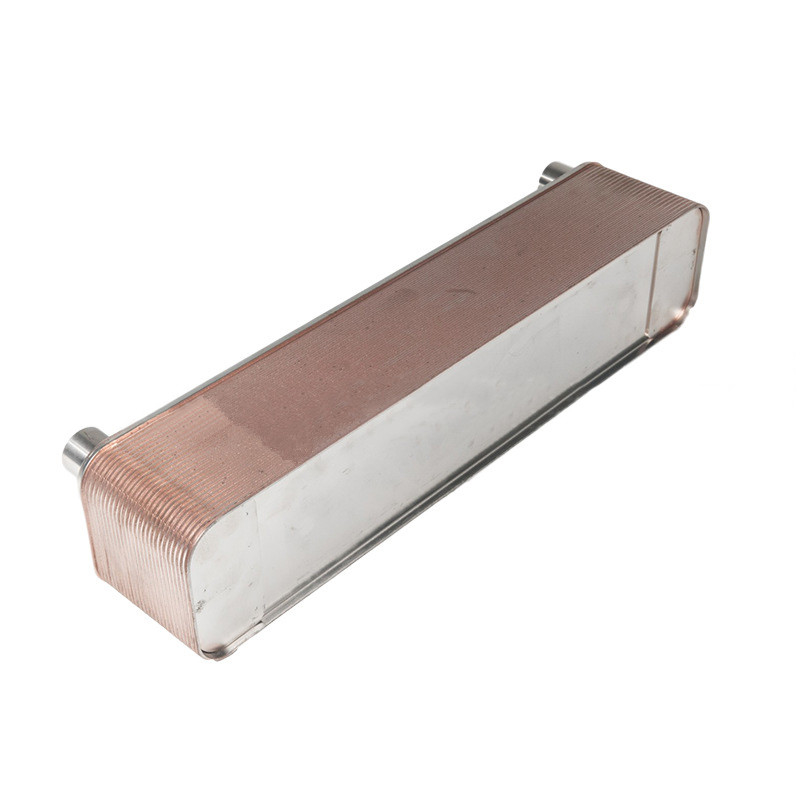

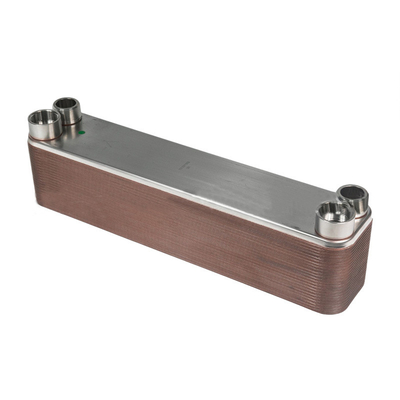

SS304/316 스테인리스 스틸 용접 알루미늄 판 유형 산업 용접 열 교환기
제품 설명
용접 판 열 교환기는 가스켓이 없으며 누출이 없으며 가벼운 무게, 작은 크기, 저렴한 가격, 쉬운 해체 및 설치 및 높은 열 전달 효율성의 장점이 있습니다.구조는 증기에 적합합니다., 물 또는 공정 액체로 두 액체 사이의 최소 온도 차이로 사용할 수 있습니다.
어떻게 용접 판 열 교환 튜브 뭉치의 불균형 스트레스 방지 할 수 있습니까?
용접판 열 교환기는 여러 개의 스탬프 된 파동판으로 구성되어 있으며 해당 간격에 배치되어 있으며, 윙어로 밀폐되고 프레임과 압축 스크루로 덮여 있습니다.판과 간판의 네 개의 각 구멍은 유체 유통 파이프와 수집 파이프를 형성, 그리고 뜨거운 물과 차가운 물은 각 판의 양쪽에 있는 흐름 채널에서 합리적으로 분리되어 열 교환을 위해 판을 통해 흐른다.
먼저, 열열 교환기의 슬라이드가 스트레스 위치 (그리고 수직 방향) 에 있도록 용접 판 열 교환기의 리프팅 럭을 위치,열 교환기의 중력에 저항합니다.두 번째로, 판과 껍질 열 교환기를 들어 올리는 과정에서,위치 귀의 평면성은 동시에 유지되어야 합니다., 튜브 뭉치가 수직적으로 압축되지 않도록. 용접 판 열 교환기에서, 두 가지 주요 열 전달 방식이 있습니다. 전도 및 환류.뜨거운 액체는 공류를 통해 파이프 벽의 한쪽으로 열을 전달합니다., 그리고 그 다음 전류를 통해 한쪽에서 다른 쪽으로 열을 전달하고, 튜브 벽의 다른 쪽은 공류를 통해 차가운 액체로 열을 전달합니다.따라서 열 교환기의 열 전달 과정을 완료.
| 모델 | BL26 |
| 너비 A [mm] | 111 |
| 높이, B [mm] | 310 |
| 길이, E [mm] | 10+2.36n |
| 수평 항구 거리, C [mm] | 50 |
| 수직 항구 거리, D [mm] | 250 |
| 최대 압력 [Mpa] | 3 |
| 최대 흐름량 [m3/h] | 8.1 |
| 무게 [kg] | 1.3+0.12n |
모델
BL1
| 모델 | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| 너비 A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| 높이, B [mm] | 206 | 310 | 310 | 304 | 525 | 616 |
| 길이, E [mm] | 9+2.3n | 9+2.3n | 10+2.36n | 13+2.4n | 10+2.35n | 11+2.35n |
| 수평 항구 거리, C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| 수직 항구 거리, D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| 최대 압력 [Mpa] | 3 | 3 | 3 | 3/4.5 | 3/4.5 | 3/4.5 |
| 최대 흐름량 [m3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| 무게 [kg] | 0.6+0.06n | 10.0+0.08n | 1.3+0.12n | 2.2+0.16n | 2.6+0.19n | 7.8+0.36n |
| 모델 | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| 너비 A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| 높이, B [mm] | 528 | 696 | 738 | 1398 | 495 | 739 |
| 길이, E [mm] | 13+2.36n | 13+2.75n | 13+2.7n | 22+2.78n | 10+2.15n | 13+2.55n |
| 수평 항구 거리, C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| 수직 항구 거리, D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| 최대 압력 [Mpa] | 3 | 3 | 2.1 | 1.5 | 3/4.5 | 3/4.5 |
| 최대 흐름량 [m3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| 무게 [kg] | 7.2+0.52n | 12.5+0.72n | 13+0.75n | 310.8+1.73n | 6.5+0.37n | 13+0.78n |
