바오드 열 교환기 장비 회사, Ltd

|
| 원래 장소: | 중국 |
| 브랜드 이름: | Baode |
| 인증: | CCS/UL/CE |
| 모델 번호: | BL26 시리즈 |
| 최소 주문 수량: | 15 유닛 |
|---|---|
| 가격: | USD 50-1000per Units |
| 포장 세부 사항: | 합판 박스 |
| 배달 시간: | 14-18 일로 일합니다 |
| 지불 조건: | T/T |
| 공급 능력: | 한 달에 1000개 |
| 제품 이름: | 공장 구리 용접판 수화 증발기 콘덴서용 열 교환기 | 메인 애플리케이션: | 자동차 엔진 오일 냉각기/하이드라릭 열 교환기 |
|---|---|---|---|
| 브레이징 재료: | 구리 | 오일 쿨러 유형: | 브래이징식 판형 열 교환기를 구리도금하세요 |

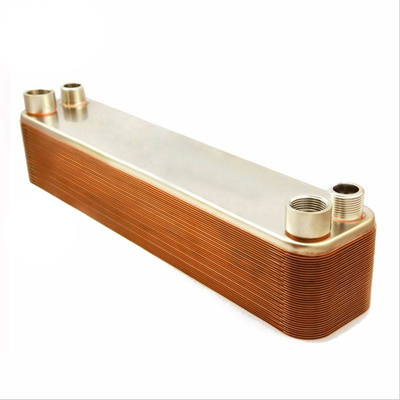

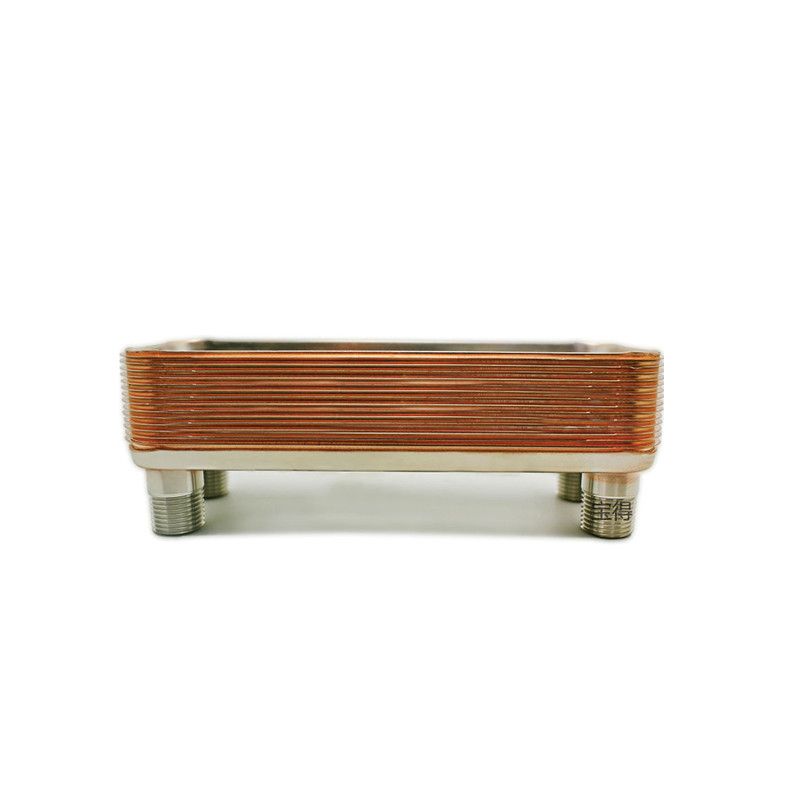

공장 구리 용접판 수화 증발기 콘덴서용 열 교환기
제품 설명
작동 원칙
스테인레스 스틸 판을 함께 융합하면 밀착 봉쇄와 두꺼운 프레임 판의 필요성이 없어집니다.용조 재료가 패키지를 봉인합니다Baode의 용접형 열 교환기는 모든 접촉 지점에서 용접되어 최적의 열 전달 효율과 압력 저항을 보장합니다.거의 모든 재료가 열 전달에 사용되기 때문에, 용접판 열 교환기는 매우 콤팩틴 크기로 무게가 작고 저저축 부피가 있습니다.bphe (연금판 열 교환기) 는 연금 재료로 구리를 사용하여 진공 용접 된 얇은 유류 스테인레스 스틸 판으로 구성됩니다.구리 용조 단위는 많은 응용 프로그램에 사용할 수 있습니다. 식품 응용 프로그램 및 공격적인 액체를 포함하는 응용 프로그램에서는 니켈 용조 단위가 요청됩니다.
판 열 교환기의 내부 구조는 판 그룹과 껍질로 구성됩니다.
1판 그룹: 판 열 교환기의 핵심 부분은 판 그룹으로 구성되며, 껍질에 평행한 일련의 금속 판으로 구성됩니다.패널 그룹의 각 판은 밀폐 가장자리와 개방 가장자리를 가지고 있습니다.판 사이에는 일정 간격이 있고, 열 전달 채널을 형성합니다.
2껍질: 껍질은 주변 판 그룹의 껍질이며, 껍질에는 디플렉터, 입수 및 출구 파이프 라인 및 액체 분배 장치와 같은 구조 구성 요소가 있습니다.액체 흐름을 안내하고 분배하는 데 사용됩니다.
3밀폐: 밀폐는 판 그룹과 껍질 사이의 인터페이스에서 밀폐 역할을하는 부분이며 판 그룹을 압축하고 고정함으로써 열 매체가 누출되지 않도록합니다.
프로세스에서는 두 가지 물질이 각각 판 열 교환기의 입구와 출구를 통해 흐르고 판 그룹 사이에 열 교환을 형성하여 열 전달을 달성합니다.액체는 액체 흐름 제어 장치를 통해 하우징에 입력, 디플렉터로 흐르다가 각 채널에 개별적으로 들어갑니다. 각 채널에서 유체는 판 표면에 열 교환 과정을 통해 반대 유체로 열을 전달합니다.열은 그 다음 deflector 및 출구 파이프를 통해 방출이 순환은 열 전달의 목적을 달성하기 위해 반복됩니다.
| 모델 | BL26 |
| 너비 A [mm] | 111 |
| 높이, B [mm] | 310 |
| 길이, E [mm] | 10+2.36n |
| 수평 항구 거리, C [mm] | 50 |
| 수직 항구 거리, D [mm] | 250 |
| 최대 압력 [Mpa] | 3 |
| 최대 흐름량 [m3/h] | 8.1 |
| 무게 [kg] | 1.3+0.12n |
모델
BL1
적용
수영장 물 난방. 간단하고 강력하고
고도로 신뢰할 수 있는, Baode 용접 판 열 교환기는 효율적으로 재열을 위해 설계
그리고 모든 수영장에서 물의 온도를 유지
1차 열원으로부터의 크기와 용량,
보일러, 태양광 설비, 열 펌프 등
표준 설계
다음을 포함하는 완전한 패키지 모듈:
스테인레스 스틸 판 열 교환기, 바닷물 또는 가벼운 부식성 물 (발네오 테라피,
온천 물)
표준 재료
표지판: 스테인리스 스틸 AISI 316
연결: 스테인리스 스틸 AISI 316
판: 스테인리스 스틸 AISI 316
용접 재료: 구리
요약에 필요한 세부 정보
바오데의 대표가 구체적인 공표를 할 수 있도록, 문의는 다음의 정보를 첨부해야 합니다.
필요한 흐름 속도 또는 열 부하
온도 프로그램
물류의 물리적 특성
원하는 작업 압력
최대 허용 압력 하락
짧은 배송시간
고품질
합리적인 가격
고객 제작
노하우 설계 및 고객 지원
| 모델 | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| 너비 A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| 높이, B [mm] | 206 | 310 | 310 | 304 | 525 | 616 |
| 길이, E [mm] | 9+2.3n | 9+2.3n | 10+2.36n | 13+2.4n | 10+2.35n | 11+2.35n |
| 수평 항구 거리, C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| 수직 항구 거리, D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| 최대 압력 [Mpa] | 3 | 3 | 3 | 3/4.5 | 3/4.5 | 3/4.5 |
| 최대 흐름량 [m3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| 무게 [kg] | 0.6+0.06n | 10.0+0.08n | 1.3+0.12n | 2.2+0.16n | 2.6+0.19n | 7.8+0.36n |
| 모델 | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| 너비 A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| 높이, B [mm] | 528 | 696 | 738 | 1398 | 495 | 739 |
| 길이, E [mm] | 13+2.36n | 13+2.75n | 13+2.7n | 22+2.78n | 10+2.15n | 13+2.55n |
| 수평 항구 거리, C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| 수직 항구 거리, D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| 최대 압력 [Mpa] | 3 | 3 | 2.1 | 1.5 | 3/4.5 | 3/4.5 |
| 최대 흐름량 [m3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| 무게 [kg] | 7.2+0.52n | 12.5+0.72n | 13+0.75n | 310.8+1.73n | 6.5+0.37n | 13+0.78n |
