바오드 열 교환기 장비 회사, Ltd

|
| 원래 장소: | 중국 |
| 브랜드 이름: | Baode |
| 인증: | CCS/UL/CE |
| 모델 번호: | BL130 시리즈 |
| 최소 주문 수량: | 5 유닛 |
|---|---|
| 가격: | USD 200-500per Units |
| 포장 세부 사항: | 합판 박스 |
| 배달 시간: | 14-18 일로 일합니다 |
| 지불 조건: | T/T |
| 공급 능력: | 한 달에 1000개 |
| 제품 이름: | 냉각 및 난방을 위한 주문제조 용접형 열 교환기 판 종류 | 메인 애플리케이션: | 산업용 난방, HVAC&R |
|---|---|---|---|
| 브레이징 재료: | 구리 | 오일 쿨러 유형: | 브래이징식 판형 열 교환기를 구리도금하세요 |

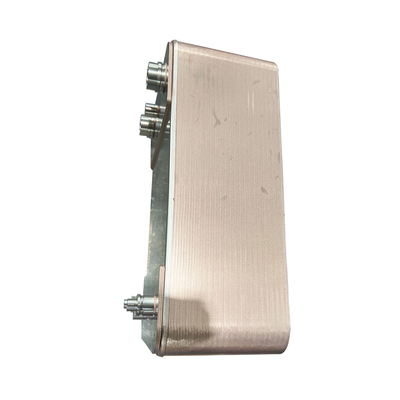

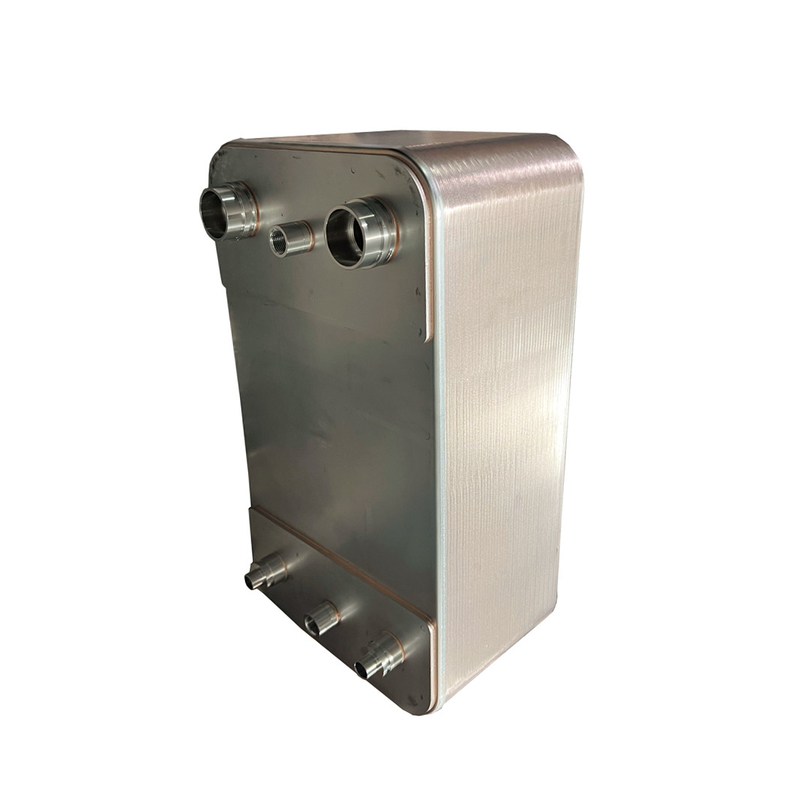

냉장고와 난방에 맞게 제작 된 용접형 열 교환장판 유형
증발기 흐름 원리
파동판과 모서리 사이에 형성 된 채널은 두 미디어 흐름이 있도록 배치됩니다
2단계 냉각물질은 2단계 냉각물질의
(증기 + 액체) 는 작동 장치에 따라 증기 품질과 함께 교환기의 왼쪽 하단에 입력
액체 단계의 증발은 채널 내부에서 이루어지고
항상 초고온이 요구됩니다. 이 과정이 "건조 확장"이라고 불리는 이유입니다.
증발기의 그림은 어두운 파란색 화살표와 밝은 파란색 화살표는 냉각기 연결의 위치를 보여줍니다.
냉각 (saline) 가 반대 채널에서 역류를 흐릅니다. 어두운 색과 밝은 빨간 화살표는
물 (소금물) 연결의 위치
표준 설계
판 패키지는 덮기판으로 덮여 있습니다. 연결은 앞 또는 뒷 덮기판에 위치합니다. 채널
열 전달 효율을 높이고 딱딱하게 만들기 위해 평판이 유류화됩니다.
표준 재료
표지판: 스테인리스 스틸 AISI 316
연결: 스테인리스 스틸 AISI 316
판: 스테인리스 스틸 AISI 316
용접 재료: 구리
요약에 필요한 세부 정보
바오드의 대표가 구체적인 공고를 할 수 있도록, 문의는 다음을 동반해야합니다.
세부 사항:
필요한 흐름 속도 또는 열 부하
온도 프로그램
물류의 물리적 특성
원하는 작업 압력
최대 허용 압력 하락
산업 및 HVAC&R에서 용접판 열 교환기의 장점
바오드 용접판 열 교환기 (BHE) 는 산업용의 전통적인 열 교환기보다 여러 가지 장점을 가지고 있습니다.
그리고 HVAC&R 애플리케이션.
BHE의 높은 열 전달 효율은 매우 컴팩트하고 또한 공간에 설치하기 쉽습니다.
한정되어 있습니다.
이 단위는 매듭이 없으며 따라서 온도 및 / 또는 압력이 높을 때 응용 프로그램에 적합합니다.
난방
바오드 공급 시스템은 당신이 세계 어느 곳에 있든, BHE 단위가 매우 쉽게 사용할 수 있다는 것을 보장합니다.
짧은 배송시간
짧은 배송시간
고품질
합리적인 가격
고객 제작
노하우 설계 및 고객 지원
| 모델 | BL26 |
| 너비 A [mm] | 111 |
| 높이, B [mm] | 310 |
| 길이, E [mm] | 10+2.36n |
| 수평 항구 거리, C [mm] | 50 |
| 수직 항구 거리, D [mm] | 250 |
| 최대 압력 [Mpa] | 3 |
| 최대 흐름량 [m3/h] | 8.1 |
| 무게 [kg] | 1.3+0.12n |
모델
B
| 모델 | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| 너비 A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| 높이, B [mm] | 206 | 310 | 310 | 304 | 525 | 616 |
| 길이, E [mm] | 9+2.3n | 9+2.3n | 10+2.36n | 13+2.4n | 10+2.35n | 11+2.35n |
| 수평 항구 거리, C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| 수직 항구 거리, D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| 최대 압력 [Mpa] | 3 | 3 | 3 | 3/4.5 | 3/4.5 | 3/4.5 |
| 최대 흐름량 [m3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| 무게 [kg] | 0.6+0.06n | 10.0+0.08n | 1.3+0.12n | 2.2+0.16n | 2.6+0.19n | 7.8+0.36n |
| 모델 | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| 너비 A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| 높이, B [mm] | 528 | 696 | 738 | 1398 | 495 | 739 |
| 길이, E [mm] | 13+2.36n | 13+2.75n | 13+2.7n | 22+2.78n | 10+2.15n | 13+2.55n |
| 수평 항구 거리, C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| 수직 항구 거리, D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| 최대 압력 [Mpa] | 3 | 3 | 2.1 | 1.5 | 3/4.5 | 3/4.5 |
| 최대 흐름량 [m3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| 무게 [kg] | 7.2+0.52n | 12.5+0.72n | 13+0.75n | 310.8+1.73n | 6.5+0.37n | 13+0.78n |
