바오드 열 교환기 장비 회사, Ltd

|
| 원래 장소: | 중국 |
| 브랜드 이름: | Baode |
| 인증: | CCS/UL/CE |
| 모델 번호: | BL130 시리즈 |
| 최소 주문 수량: | 1 유닛 |
|---|---|
| 가격: | USD 50-1000per Units |
| 포장 세부 사항: | 합판 박스 |
| 배달 시간: | 14-18 일로 일합니다 |
| 지불 조건: | T/T |
| 공급 능력: | 한 달에 1000개 |
| 제품 이름: | 스테인레스 스틸 열 교환기 용접판 열 교환기 BPHE 액체 냉각용 | 메인 애플리케이션: | 자동차 엔진 오일 냉각기/하이드라릭 열 교환기 |
|---|---|---|---|
| 브레이징 재료: | 구리 | 오일 쿨러 유형: | 브래이징식 판형 열 교환기를 구리도금하세요 |

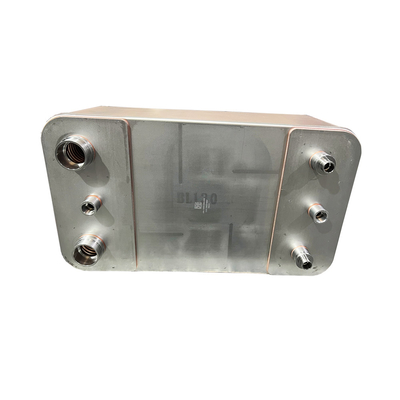

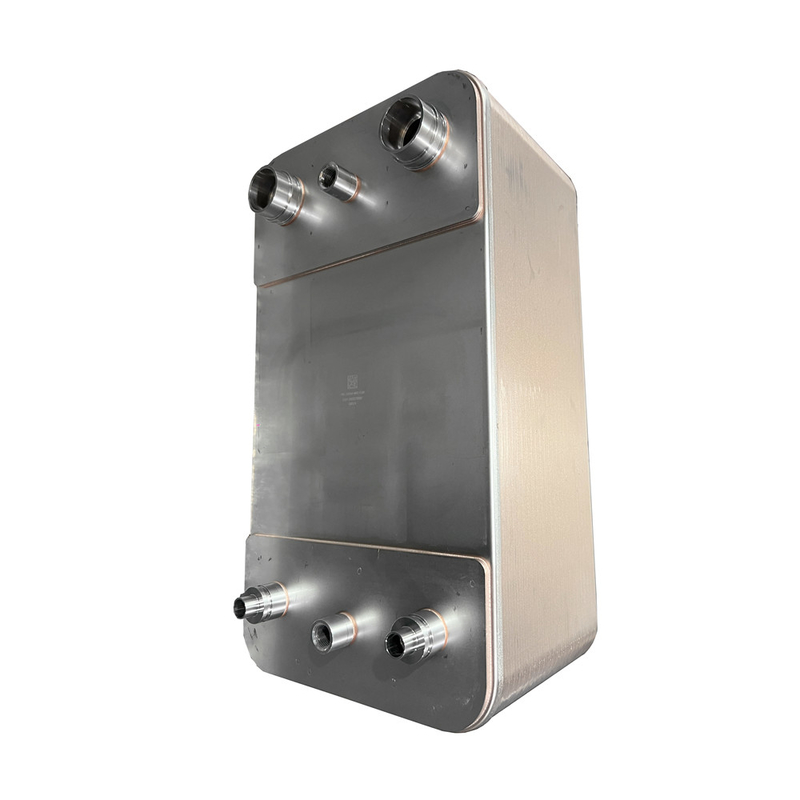

스테인레스 스틸 열 교환기 용접판 열 교환기 BPHE 액체 냉각용
제품 설명
용접 판 열 교환기는 가스켓이 없으며 누출이 없으며 가벼운 무게, 작은 크기, 저렴한 가격, 쉬운 해체 및 설치 및 높은 열 전달 효율성의 장점이 있습니다.구조는 증기에 적합합니다., 물 또는 공정 액체로 두 액체 사이의 최소 온도 차이로 사용할 수 있습니다.
용접판 열 교환기는 효율적인 열 전달 표면을 가진 스테인리스 스틸 판으로 구성됩니다. 스테인리스 스틸 판은 99% 구리 순도를 가진 높은 온도에서 용접되어 단단한 열을 얻을 수 있습니다.,누출이 없고 견고한 열 교환기: 컴팩트 용접판 열 교환기는 최대 20개의 유류 스테인레스 스틸 판으로 구성되도록 설계되어 있습니다.각 두 번째 끝판이 모든 판 사이의 많은 수의 접촉 지점을 형성하기 위해 위아래로 돌리는.
용접 시, 접촉점 또한 서로 용접되어, 거의 모든 판 구조물 (면적의 약 94%) 이 열 전달에 사용될 수 있도록 하는 컴팩트한 판을 형성한다.
판은 매체가 대동운동을 형성하는 두 개의 분리 된 채널을 형성하여 채널 시스템에서 높은 격동이 발생하여 우수한 열 전달 특성을 제공합니다.그리고 저속에서도 스케일링은 절대적 최소로 유지됩니다..
사용 및 유지보수 시, 물 속에 미세먼지가 있다면 필터를 사용해야 하며, 대부분의 부드러운 미세먼지는 물로 씻어내는 방식으로 제거될 수 있다.
콤팩트 용접판 열 교환기는 3 ~ 5 년마다 주황산 또는 구리 및 스테인리스 스틸을 침식하지 않는 다른 산으로 세척해야합니다.
| 모델 | BL26 |
| 너비 A [mm] | 111 |
| 높이, B [mm] | 310 |
| 길이, E [mm] | 10+2.36n |
| 수평 항구 거리, C [mm] | 50 |
| 수직 항구 거리, D [mm] | 250 |
| 최대 압력 [Mpa] | 3 |
| 최대 흐름량 [m3/h] | 8.1 |
| 무게 [kg] | 1.3+0.12n |
모델
BL1
| 모델 | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| 너비 A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| 높이, B [mm] | 206 | 310 | 310 | 304 | 525 | 616 |
| 길이, E [mm] | 9+2.3n | 9+2.3n | 10+2.36n | 13+2.4n | 10+2.35n | 11+2.35n |
| 수평 항구 거리, C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| 수직 항구 거리, D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| 최대 압력 [Mpa] | 3 | 3 | 3 | 3/4.5 | 3/4.5 | 3/4.5 |
| 최대 흐름량 [m3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| 무게 [kg] | 0.6+0.06n | 10.0+0.08n | 1.3+0.12n | 2.2+0.16n | 2.6+0.19n | 7.8+0.36n |
| 모델 | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| 너비 A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| 높이, B [mm] | 528 | 696 | 738 | 1398 | 495 | 739 |
| 길이, E [mm] | 13+2.36n | 13+2.75n | 13+2.7n | 22+2.78n | 10+2.15n | 13+2.55n |
| 수평 항구 거리, C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| 수직 항구 거리, D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| 최대 압력 [Mpa] | 3 | 3 | 2.1 | 1.5 | 3/4.5 | 3/4.5 |
| 최대 흐름량 [m3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| 무게 [kg] | 7.2+0.52n | 12.5+0.72n | 13+0.75n | 310.8+1.73n | 6.5+0.37n | 13+0.78n |
