바오드 열 교환기 장비 회사, Ltd

|
| 원래 장소: | 중국 |
| 브랜드 이름: | Baode |
| 인증: | CCS/UL/CE |
| 모델 번호: | BL95 시리즈 |
| 최소 주문 수량: | 5 유닛 |
|---|---|
| 가격: | USD 200-500per Units |
| 포장 세부 사항: | 합판 박스 |
| 배달 시간: | 14-18 일로 일합니다 |
| 지불 조건: | T/T |
| 공급 능력: | 한 달에 1000개 |
| 제품 이름: | 식용용 물용 액체에서 액체로 융합된 판 열 교환기 | 메인 애플리케이션: | 산업용 난방, HVAC&R |
|---|---|---|---|
| 브레이징 재료: | 구리 | 오일 쿨러 유형: | 브래이징식 판형 열 교환기를 구리도금하세요 |

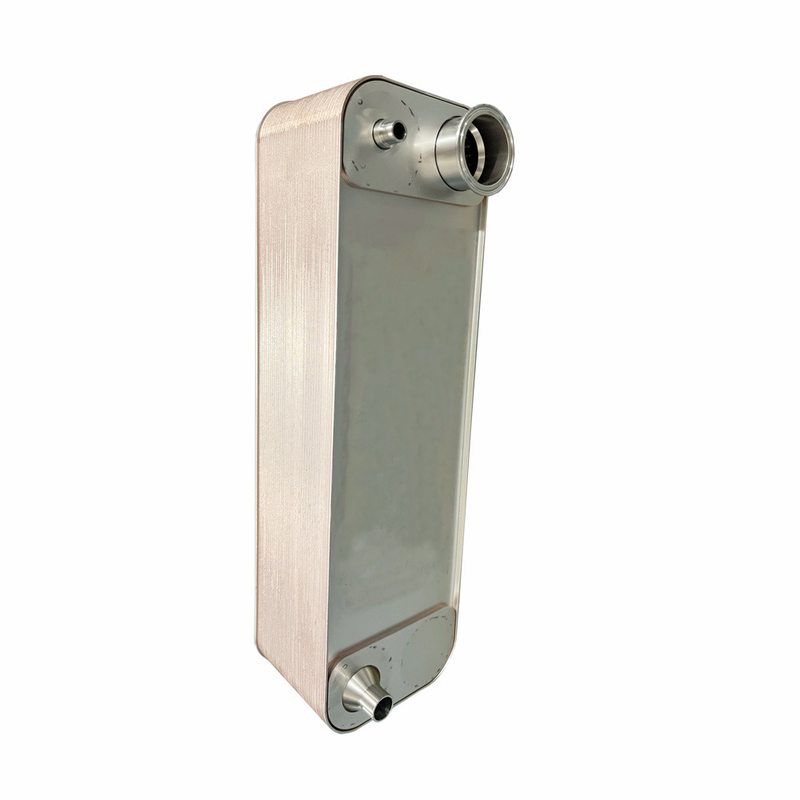

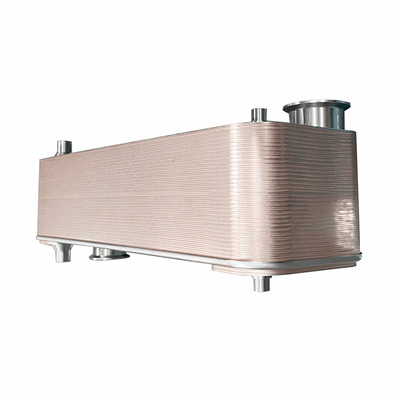

식용용 물용 액체에서 액체로 융합된 판 열 교환기
작동 원칙
용접판 열 교환기는 일반적으로 사용되는 열 교환 장비이며 작동 원리는 다음과 같습니다.
1원칙적 개요
용접판 열 교환기는 평행하게 배치 된 금속 판의 일련으로 구성됩니다. 판은 용접 기술로 연결되어 있으며, 액체는 판과 판 사이에 번갈아 흐릅니다.그리고 열은 열의 전송을 달성하기 위해 판의 표면을 통해 직접 전달됩니다..
2유체 흐름
작업 과정에서, 차가운 액체와 뜨거운 액체는 각각 뜨거운 쪽과 차가운 쪽이라고 불리는 판 열 교환기의 다른 쪽을 통해 들어갑니다.뜨거운 액체는 보통 고온 액체입니다., 증기 등) 그리고 차가운 액체는 일반적으로 낮은 온도의 액체입니다 (냉면 물, 냉각 액체 등).
3. 열 전달
뜨거운 액체는 뜨거운 쪽의 판 사이로 흐르고, 열을 판으로 전달하고, 그 후 열은 판 표면을 통해 차가운 액체로 전달됩니다.차가운 액체는 차가운 쪽의 판 사이에 흐릅니다., 열을 흡수하여 뜨거운 액체에서 차가운 액체로 열을 전달합니다. 이렇게하면 뜨거운 액체의 온도가 감소하고 차가운 액체의 온도가 증가합니다.
| 모델 | BL26 |
| 너비 A [mm] | 111 |
| 높이, B [mm] | 310 |
| 길이, E [mm] | 10+2.36n |
| 수평 항구 거리, C [mm] | 50 |
| 수직 항구 거리, D [mm] | 250 |
| 최대 압력 [Mpa] | 3 |
| 최대 흐름량 [m3/h] | 8.1 |
| 무게 [kg] | 1.3+0.12n |
모델
B
| 모델 | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| 너비 A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| 높이, B [mm] | 206 | 310 | 310 | 304 | 525 | 616 |
| 길이, E [mm] | 9+2.3n | 9+2.3n | 10+2.36n | 13+2.4n | 10+2.35n | 11+2.35n |
| 수평 항구 거리, C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| 수직 항구 거리, D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| 최대 압력 [Mpa] | 3 | 3 | 3 | 3/4.5 | 3/4.5 | 3/4.5 |
| 최대 흐름량 [m3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| 무게 [kg] | 0.6+0.06n | 10.0+0.08n | 1.3+0.12n | 2.2+0.16n | 2.6+0.19n | 7.8+0.36n |
| 모델 | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| 너비 A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| 높이, B [mm] | 528 | 696 | 738 | 1398 | 495 | 739 |
| 길이, E [mm] | 13+2.36n | 13+2.75n | 13+2.7n | 22+2.78n | 10+2.15n | 13+2.55n |
| 수평 항구 거리, C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| 수직 항구 거리, D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| 최대 압력 [Mpa] | 3 | 3 | 2.1 | 1.5 | 3/4.5 | 3/4.5 |
| 최대 흐름량 [m3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| 무게 [kg] | 7.2+0.52n | 12.5+0.72n | 13+0.75n | 310.8+1.73n | 6.5+0.37n | 13+0.78n |
