바오드 열 교환기 장비 회사, Ltd

|
| 원래 장소: | 중국 |
| 브랜드 이름: | Baode |
| 인증: | CCS/UL/CE |
| 모델 번호: | BL95 시리즈 |
| 최소 주문 수량: | 1 유닛 |
|---|---|
| 가격: | USD 50-1000per Units |
| 포장 세부 사항: | 합판 박스 |
| 배달 시간: | 14-18 일로 일합니다 |
| 지불 조건: | T/T |
| 공급 능력: | 한 달에 1000개 |
| 제품 이름: | 고품질 냉각기 고압 구리 열 교환기 물 용접판 열 교환기 | 메인 애플리케이션: | 자동차 엔진 오일 냉각기/하이드라릭 열 교환기 |
|---|---|---|---|
| 브레이징 재료: | 구리 | 오일 쿨러 유형: | 브래이징식 판형 열 교환기를 구리도금하세요 |

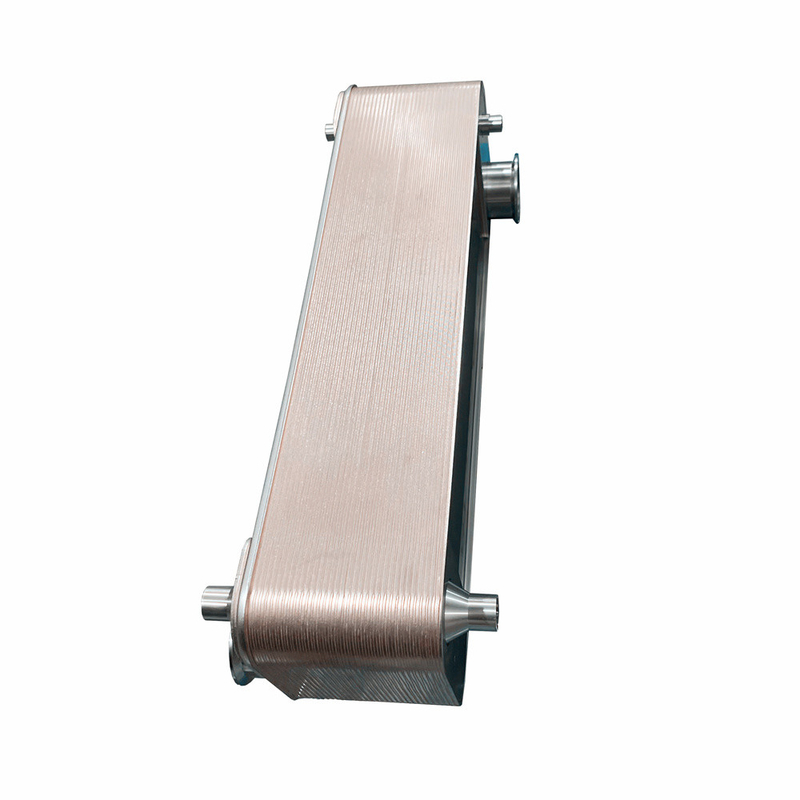

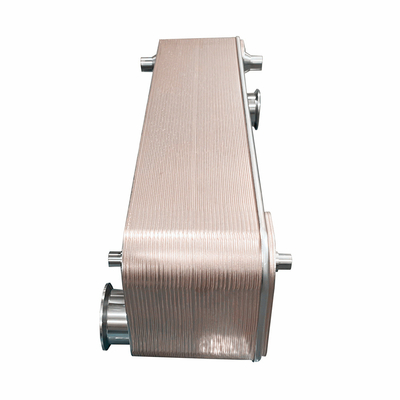

고품질 냉각기 고압 구리 열 교환기 물 용접판 열 교환기
설명
용접 판 열 교환기는 효율적이고 컴팩트하며 가벼운 열 교환 장비의 일종으로 많은 산업 분야에서 널리 사용됩니다.그것은 판 사이의 용접 및 밀폐 접촉을 사용하여 열 전달과 교환을 실현.
첫째, 작동 원칙
용접판 열 교환기의 작동 원리는 주로 열 교환판 사이의 열 전달 메커니즘에 기반합니다. 장비는 여러 평행 판으로 구성됩니다.용접 과정에 의해 연결되어 있는열 교환 액체는 한쪽의 채널을 통해 흐르고 냉각 액체는 다른 쪽의 채널을 통해 흐릅니다. 두 액체가 판의 접촉 지점에서 만나면,열은 고온 액체에서 평판을 통해 낮은 온도 액체로 전달됩니다., 열의 전달과 교환을 완료합니다.
둘째, 구조적 특성
1. 콤팩트 디자인: 용접판 열 교환기는 매우 작은 공간을 차지하여 제한된 공간에 적합합니다. 전통적인 열 교환 장비와 비교하면크기와 무게가 가볍습니다., 설치 및 유지보수 용이합니다.
2효율적 인 열 전달: 판과 판 사이의 용접 접촉으로 인해 더 높은 열 전송 효율을 달성 할 수 있습니다.용접 판 열 교환기는 더 높은 열 전도성과 낮은 열 저항을 가지고 있습니다, 따라서 열 교환기의 에너지 효율을 향상시킵니다.
3강한 압력 저항: 용접 과정에 의해 연결 된 판 열 교환기는 강한 압력 저항을 가지고 있으며 고압 및 고온 환경에 견딜 수 있습니다.
| 모델 | BL26 |
| 너비 A [mm] | 111 |
| 높이, B [mm] | 310 |
| 길이, E [mm] | 10+2.36n |
| 수평 항구 거리, C [mm] | 50 |
| 수직 항구 거리, D [mm] | 250 |
| 최대 압력 [Mpa] | 3 |
| 최대 흐름량 [m3/h] | 8.1 |
| 무게 [kg] | 1.3+0.12n |
모델
BL1
| 모델 | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| 너비 A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| 높이, B [mm] | 206 | 310 | 310 | 304 | 525 | 616 |
| 길이, E [mm] | 9+2.3n | 9+2.3n | 10+2.36n | 13+2.4n | 10+2.35n | 11+2.35n |
| 수평 항구 거리, C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| 수직 항구 거리, D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| 최대 압력 [Mpa] | 3 | 3 | 3 | 3/4.5 | 3/4.5 | 3/4.5 |
| 최대 흐름량 [m3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| 무게 [kg] | 0.6+0.06n | 10.0+0.08n | 1.3+0.12n | 2.2+0.16n | 2.6+0.19n | 7.8+0.36n |
| 모델 | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| 너비 A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| 높이, B [mm] | 528 | 696 | 738 | 1398 | 495 | 739 |
| 길이, E [mm] | 13+2.36n | 13+2.75n | 13+2.7n | 22+2.78n | 10+2.15n | 13+2.55n |
| 수평 항구 거리, C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| 수직 항구 거리, D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| 최대 압력 [Mpa] | 3 | 3 | 2.1 | 1.5 | 3/4.5 | 3/4.5 |
| 최대 흐름량 [m3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| 무게 [kg] | 7.2+0.52n | 12.5+0.72n | 13+0.75n | 310.8+1.73n | 6.5+0.37n | 13+0.78n |
