제품 설명

기본 파라미터:
판 재료:
스테인리스 스틸: 304L, 316L, 904L
특수 금속:
254SMO, 해스텔로이 276, 티타늄, 니켈200/201 등
판 두께: 0.8mm-1.2mm
설계 파라미터:
설계 압력: 최대 40bar
설계 온도: -196°~400°

신청서

정유소
원유의 전열
가솔린, 가솔린, 디젤 등을 응축하는 것

천연가스
가스 감미, 탈탄화 - 가늘고 풍부한 용매 서비스
가스 탈수 -- TEG 시스템에서의 열 회수

정제유
원유 감미 - 식용유 열 교환기

식물보다 콜라
암모니아 액체 스크러버 냉각
벤졸화유 가열, 냉각

정제 설탕
혼합된 주스, 분비된 주스 난방
압력 매어링 수액 난방

직물 및 종이
끓는 데서 열을 회수하고 방화
백화 과정의 열 회수
세척 액체 난방

연료 에탄올
액체에서 발효 된 액체 열 교환
에탄올 용액의 사전 난방

화학물질, 금속공학, 비료 생산, 화학섬유, 수처리 시설 등

업무 원칙

냉소와 뜨거운 매체는 판 사이의 용접 채널에서 번갈아 흐른다. 각 매체는 각 패스 내에서 교차 흐름 배열로 흐른다. 멀티 패스 단위에서는 매체 흐름이 역류로 흐른다.유연성 흐름 구성은 양쪽 모두 최고의 열 효율을 유지합니다. 그리고 흐름 구성은 새로운 작업에서 흐름 속도 또는 온도의 변화에 맞게 재배열 될 수 있습니다.


장점
프레임은 수리 및 청소를 위해 분해 할 수 있습니다.

콤팩트한 구조, 높은 열효율과 작은 발자국

판의 부단 용접은 균열 부식 위험을 피합니다.

다양한 흐름 형태는 모든 종류의 복잡한 열 전달 과정을 충족시킵니다.

짧은 흐름 경로는 낮은 압력 응축 작업에 적합하며 매우 낮은 압력 하락을 허용합니다.

판 열 교환기는 액체와 증기 사이의 열 교환을위한 이상적인 장비입니다. 유틸리티 모델은 높은 열 교환 효율, 작은 열 손실,콤팩트하고 가벼운 구조, 작은 바닥 면적, 넓은 응용, 긴 사용 기간, 등 같은 압력 손실 아래, 열 전달 계수는 파이프 열 교환기보다 3-5 배 더 높습니다,바닥 면적은 튜브 열 교환기의 1/3입니다., 그리고 열 회수율은 90%까지 높을 수 있습니다.

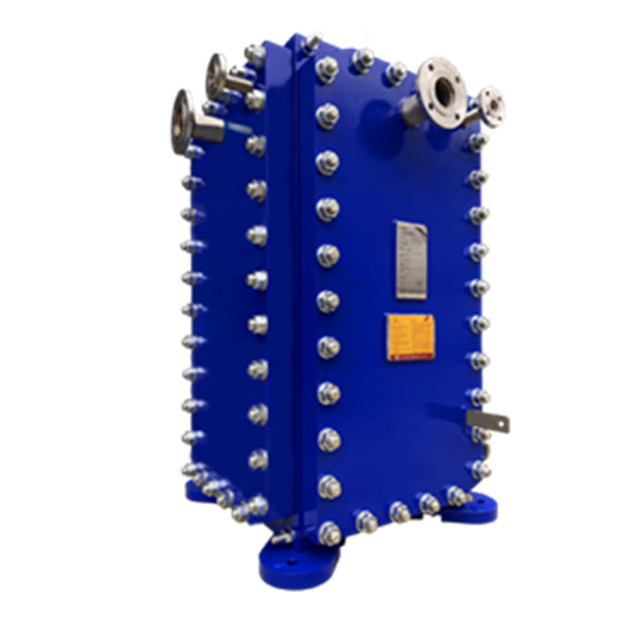

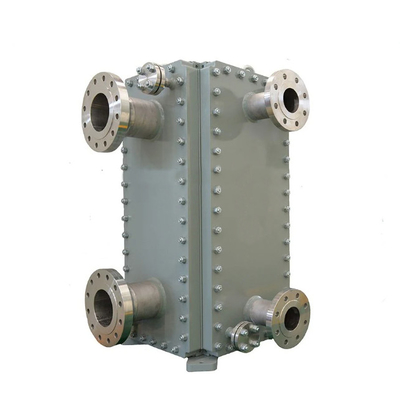

모든 용접판형 열 교환기는 열 전달 구성 요소로 파도판을 사용합니다.이것은 분리 가능한 열 교환기와 껍질 및 튜브 열 교환기의 새로운 세트입니다. 고 효율의 열 교환기의 장점과 함께.
