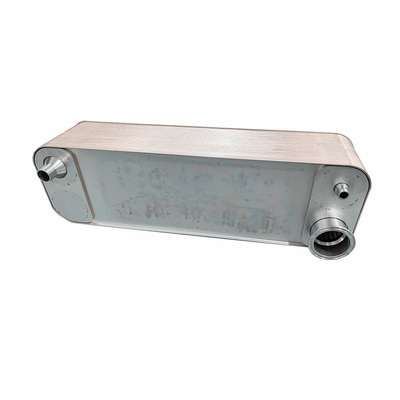

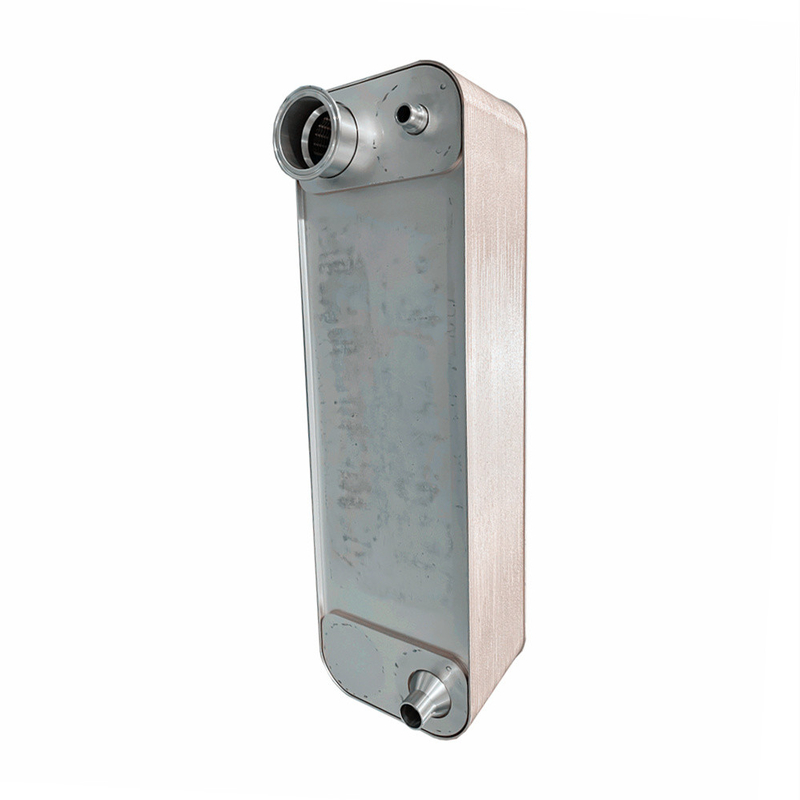

BL95 스테인리스 스틸 구리 용접판 열 교환기 오일 냉각기 콘덴서

제품 상세 정보:

원래 장소:	중국
브랜드 이름:	Baode
인증:	CCS/UL/CE
모델 번호:	BL95 시리즈

결제 및 배송 조건:

최소 주문 수량:	1 유닛
가격:	USD 50-1000per Units
포장 세부 사항:	합판 박스
배달 시간:	14-18 일로 일합니다
지불 조건:	T/T
공급 능력:	한 달에 1000개

상세 제품 설명

제품 이름:	BL95 스테인리스 스틸 구리 용접판 열 교환기 오일 냉각기 콘덴서	메인 애플리케이션:	자동차 엔진 오일 냉각기/하이드라릭 열 교환기
브레이징 재료:	구리	오일 쿨러 유형:	브래이징식 판형 열 교환기를 구리도금하세요

BL95 스테인리스 스틸 구리 용접판 열 교환기 오일 냉각기 콘덴서

용접 판 열 교환기는 효율적이고 컴팩트하며 가벼운 열 교환 장비의 일종으로 많은 산업 분야에서 널리 사용됩니다.그것은 판 사이의 용접 및 밀폐 접촉을 사용하여 열 전달과 교환을 실현.

첫째, 작동 원칙
용접판 열 교환기의 작동 원리는 주로 열 교환판 사이의 열 전달 메커니즘에 기반합니다. 장비는 여러 평행 판으로 구성됩니다.용접 과정에 의해 연결되어 있는열 교환 액체는 한쪽의 채널을 통해 흐르고 냉각 액체는 다른 쪽의 채널을 통해 흐릅니다. 두 액체가 판의 접촉 지점에서 만나면,열은 고온 액체에서 평판을 통해 낮은 온도 액체로 전달됩니다., 열의 전달과 교환을 완료합니다.

둘째, 구조적 특성
1. 콤팩트 디자인: 용접판 열 교환기는 매우 작은 공간을 차지하여 제한된 공간에 적합합니다. 전통적인 열 교환 장비와 비교하면크기와 무게가 가볍습니다., 설치 및 유지보수 용이합니다.
2효율적 인 열 전달: 판과 판 사이의 용접 접촉으로 인해 더 높은 열 전송 효율을 달성 할 수 있습니다.용접 판 열 교환기는 더 높은 열 전도성과 낮은 열 저항을 가지고 있습니다, 따라서 열 교환기의 에너지 효율을 향상시킵니다.
3강한 압력 저항: 용접 과정에 의해 연결 된 판 열 교환기는 강한 압력 저항을 가지고 있으며 고압 및 고온 환경에 견딜 수 있습니다.

BL95 스테인리스 스틸 구리 용접판 열 교환기 오일 냉각기 콘덴서 0

모델	BL26
너비 A [mm]	111
높이, B [mm]	310
길이, E [mm]	10+2.36n
수평 항구 거리, C [mm]	50
수직 항구 거리, D [mm]	250
최대 압력 [Mpa]	3
최대 흐름량 [m3/h]	8.1
무게 [kg]	1.3+0.12n

BL1

모델	BL14	BL20	BL26	BL26C	BL50	BL95
너비 A [mm]	78	76	111	124	111	191
높이, B [mm]	206	310	310	304	525	616
길이, E [mm]	9+2.3n	9+2.3n	10+2.36n	13+2.4n	10+2.35n	11+2.35n
수평 항구 거리, C [mm]	42	42	50	70	50	92
수직 항구 거리, D [mm]	172	282	250	250	466	519
최대 압력 [Mpa]	3	3	3	3/4.5	3/4.5	3/4.5
최대 흐름량 [m3/h]	3.6	3.6	8.1	8.1	12.7	39
무게 [kg]	0.6+0.06n	10.0+0.08n	1.3+0.12n	2.2+0.16n	2.6+0.19n	7.8+0.36n

모델	BL120	BL190	BL200	BL1400	BL100 *	BL200 *
너비 A [mm]	246	307	321	429	248	322
높이, B [mm]	528	696	738	1398	495	739
길이, E [mm]	13+2.36n	13+2.75n	13+2.7n	22+2.78n	10+2.15n	13+2.55n
수평 항구 거리, C [mm]	174	179	188	220	157	205.2
수직 항구 거리, D [mm]	456	567	603	1190	405	631
최대 압력 [Mpa]	3	3	2.1	1.5	3/4.5	3/4.5
최대 흐름량 [m3/h]	42	100	100	300	42	100
무게 [kg]	7.2+0.52n	12.5+0.72n	13+0.75n	310.8+1.73n	6.5+0.37n	13+0.78n
