바오드 열 교환기 장비 회사, Ltd

|
| 원래 장소: | 중국 |
| 브랜드 이름: | Baode |
| 인증: | CCS/UL/CE |
| 모델 번호: | HBL95 시리즈 |
| 최소 주문 수량: | 1 유닛 |
|---|---|
| 가격: | USD 50-1000per Units |
| 포장 세부 사항: | 합판 박스 |
| 배달 시간: | 14-18 일로 일합니다 |
| 지불 조건: | T/T |
| 공급 능력: | 한 달에 1000개 |
| 제품 이름: | 용조판 열 교환기 온도 환경 보호 가정 및 산업용 물 | 메인 애플리케이션: | 자동차 엔진 오일 냉각기/하이드라릭 열 교환기 |
|---|---|---|---|
| 브레이징 재료: | 구리 | 오일 쿨러 유형: | 브래이징식 판형 열 교환기를 구리도금하세요 |

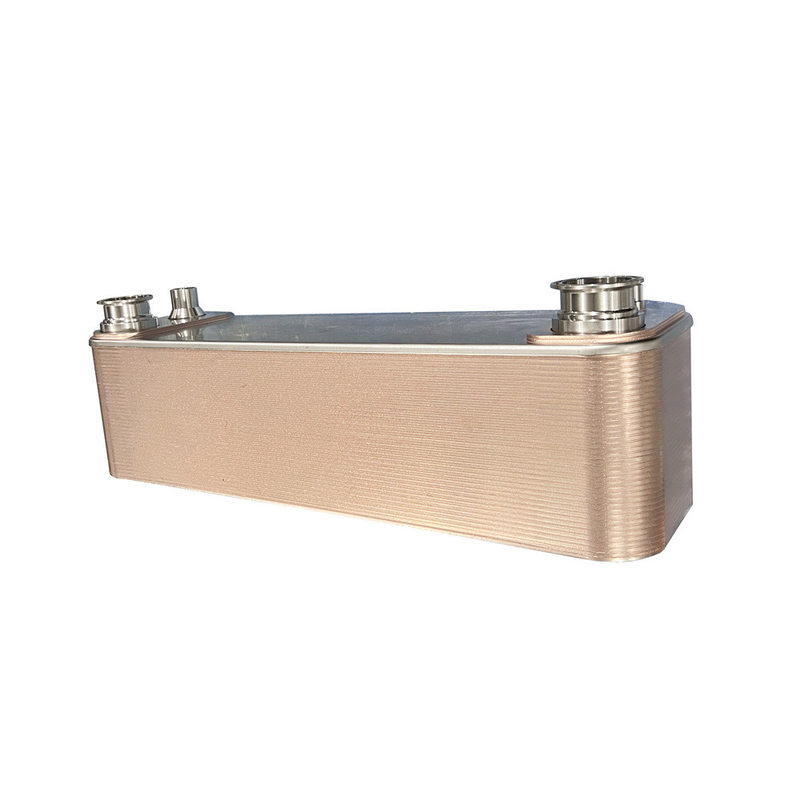

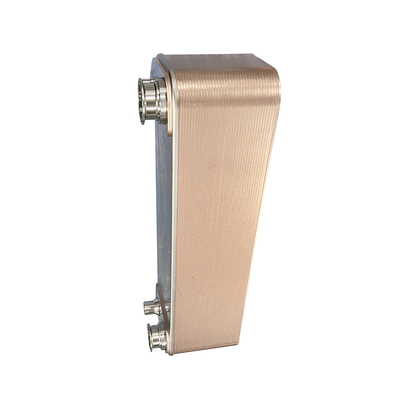

용조판 열 교환기 온도 환경 보호 가정 및 산업용 물
제품 설명
용접판 열 교환기는 부근에 있는 스테인리스 스틸 유선판을 진공 용접 오븐에서 순수한 구리 (또는 니켈) 를 필러 금속으로 용접하여 만든 판 열 교환기이다.판 사이에 채널이 형성됩니다, 코너에 구멍 분포 두 매체 채널에서 번갈아 흐르게, 접촉 포인트의 수는 좋은 기계적 강조를 제공합니다,접촉점과 가장자리는 구리 (또는 니켈) 로 용접됩니다., 콤팩트한 구조, 작은 부피, 가벼운 무게, 높은 열 전달 효율, 전체 냉각물 충전량은 작고 적응 범위가 넓습니다.좋은 가격 성능 비율 및 다른 장점.
용접판 열 교환기의 채널 특성
H 채널: 높은 열 전달 계수. 작은 흐름이지만 강한 열 전송에 적합합니다 (고 특이 열, 단계 변화하지만 큰 온도 차이),예를 들어 냉각 열 전달.
M 채널: H 채널과 L 채널 사이의 열 전달 계수 및 저항
L 채널: 낮은 열 전달 계수, 낮은 저항. 그것은 큰 흐름과 약한 열 전송에 적합합니다 (낮은 특이 열 차이는 작습니다),대기 압력 아래 공기 열 전달과 같은.
용접판 열 교환기의 장점 콤팩트 구조: 얇은 스테인레스 스틸 판의 사용, 높은 열 전달 계수, 낮은 유지.
신뢰성 및 안정성: 스테인리스 스틸 304.316L 및 용접의 선택, 용접 품질은 높고, 높은 온도와 고압, 높은 피로 강도를 견딜 수 있습니다.
더 적은 물 소비: 용접 판 열 교환기는 높은 열 교환 효율을 가지고 있습니다.그래서 그것은 같은 냉각 조건에서 껍질과 튜브 열 교환기의 냉각 물의 흐름의 1/3만 필요합니다.
가벼운 무게: 껍질 및 튜브 유형의 20% ~ 30% 만, 운송 및 설치 비용을 절감합니다.
낮은 오염 계수: 높은 격동은 오염 계수를 감소시켜 청소의 수를 줄입니다.
추가 액세서리: 사용자의 필요에 따라 유연한 인터페이스 디자인, 온도 센서 장치, 고정 볼트, 고정 지원, 플랜지, 클램프, 단열 층을 제공할 수 있습니다.
| 모델 | BL26 |
| 너비 A [mm] | 111 |
| 높이, B [mm] | 310 |
| 길이, E [mm] | 10+2.36n |
| 수평 항구 거리, C [mm] | 50 |
| 수직 항구 거리, D [mm] | 250 |
| 최대 압력 [Mpa] | 3 |
| 최대 흐름량 [m3/h] | 8.1 |
| 무게 [kg] | 1.3+0.12n |
모델
BL1
| 모델 | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| 너비 A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| 높이, B [mm] | 206 | 310 | 310 | 304 | 525 | 616 |
| 길이, E [mm] | 9+2.3n | 9+2.3n | 10+2.36n | 13+2.4n | 10+2.35n | 11+2.35n |
| 수평 항구 거리, C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| 수직 항구 거리, D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| 최대 압력 [Mpa] | 3 | 3 | 3 | 3/4.5 | 3/4.5 | 3/4.5 |
| 최대 흐름량 [m3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| 무게 [kg] | 0.6+0.06n | 10.0+0.08n | 1.3+0.12n | 2.2+0.16n | 2.6+0.19n | 7.8+0.36n |
| 모델 | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| 너비 A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| 높이, B [mm] | 528 | 696 | 738 | 1398 | 495 | 739 |
| 길이, E [mm] | 13+2.36n | 13+2.75n | 13+2.7n | 22+2.78n | 10+2.15n | 13+2.55n |
| 수평 항구 거리, C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| 수직 항구 거리, D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| 최대 압력 [Mpa] | 3 | 3 | 2.1 | 1.5 | 3/4.5 | 3/4.5 |
| 최대 흐름량 [m3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| 무게 [kg] | 7.2+0.52n | 12.5+0.72n | 13+0.75n | 310.8+1.73n | 6.5+0.37n | 13+0.78n |
