바오드 열 교환기 장비 회사, Ltd

|
| 원래 장소: | 중국 |
| 브랜드 이름: | Baode |
| 인증: | CE UL ISO9001 CCS GL DNV LR |
| 모델 번호: | B100B B100H |
| 최소 주문 수량: | 1 단위 |
|---|---|
| 가격: | USD 100-1000 per Unit |
| 포장 세부 사항: | 접착판 케이스 |
| 배달 시간: | 영업일 기준 14-18일 |
| 지불 조건: | T/T |
| 공급 능력: | 달 당 500 유닛 / 유닛 |
| 제품 이름: | 가스켓 판 열 교환기 판 및 프레임 열 교환기 물 냉각 PHE 냉각기 | 모델 참조: | SWEP를 대체 |
|---|---|---|---|
| 판형 재질: | 304, 316L, Ti, SMO, | 설계 압력: | 10bar/16bar |
| 프레임판: | -20~180C | 개스킷 소재: | NBR EPDM HEPDM FKM |

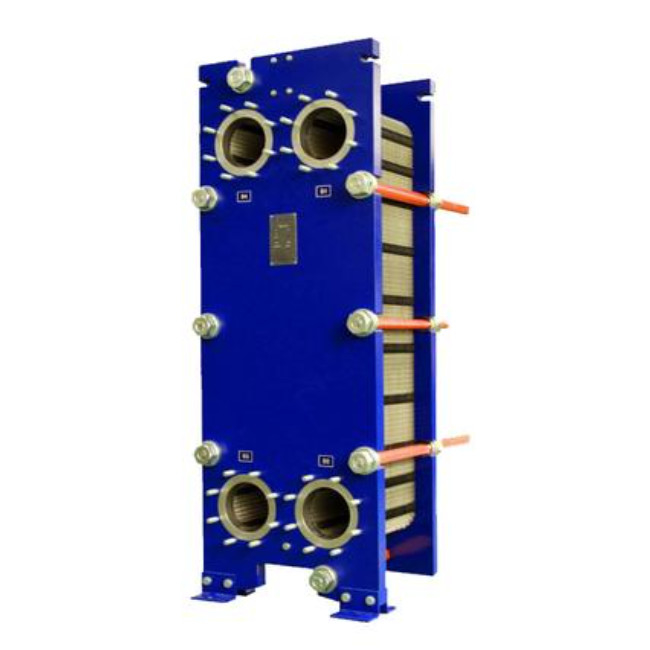

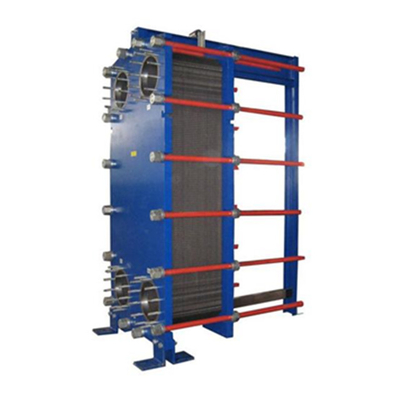

가스켓 판 열 교환기 판 및 프레임 열 교환기 물 냉각 PHE 냉각기
| 모델 | BH100B/BH100H | BH150B/BH150H | BH200H | ||
| 교차 참조 | MlOM, M10B | M15M, M15B | M20M,T20M,T20B | ||
| 높이, H [mm] | 920 | 940 | 1885 | 1885 | 2150 |
| 너비, W [mm] | 320 | 330 | 610 | 650 | 750 |
| 표준 길이는 L [mm] | 500 | 500 | 1150 | 1150 | 1250 |
| 최대 표준 길이, L [mm] | 1500 | 1500 | 2050 | 3250 | 3350 |
| 수직 포트 거리, VC [mm] | 640 | 640 | 1294 | 1294 | 1478 |
| 수평 항구 거리, HC [mm] | 140 | 140 | 298 | 298 | 353 |
| 최대 온도 [°C] | 180 | 180 | 180 | 180 | 180 |
| 최대 압력 [바그] | 10 | 16 | 10 | 16 | 10/16 |
| 플랜지 크기 | DN50/2' | DN50/2' | DN150/6" | DN150/6" | DN200 |
| 최대 흐름 속도 [kg/s] | 16 | 16 | 80 | 80 | 225 |
(mm로 측정, N는 판의 수를 의미합니다)
| 소재: 판 | 적합 한 액체 종류 | ||
| 스테인리스 스틸 (AISI304.316 등) | 순수한 물, 일반 물, 식용 기름, 광유 | ||
| Ti, Ti-pd | 해수, 염수, 광수 | ||
| 20Cr, 18Ni, 6Mo (254SMO) | 희석된 황산, 유기 물 용액 | ||
| 니 | 고온 고농도 가습성 소다 | ||
| 하스텔로이 (C276, D205, B2G) | 농도 황산, 염화수소, 인산 | ||
| 가스켓의 재료 | 작동 온도 °C | 적합 한 액체 종류 | |
| NBR | -15~+135°C | 물, 바다 물, 광유, 소금 물 | |
| EPDM | -25~+180°C | 뜨거운 물, 증기, 산, 알칼리 | |
| F26 | -55~+230°C | 산, 알칼리 | |
| TPF | -0~+160°C | 고농도 산소, 알칼리, 고온 오일, 증기 | |
신청서
일반 난방 및 냉각 업무 증기로 난방
표준 설계
판 열 교환기는 두 액체의 통과를 위해 틈을 가진 corrugated 금속 판의 패키지로 구성됩니다
열 전달이 이루어지는 사이로. 판 팩은 고정 프레임 판과 이동 압력판 사이에 조립되어 꽉 막는 볼트로 압축됩니다.판은 간접 채널을 봉인 하 고 대체 채널에 유체를 지시 하는 가스켓을 장착 합니다판의 수는 흐름 속도, 액체의 물리적 특성, 압력 하락 및 온도 프로그램으로 결정됩니다.
판 파동은 유체 격동을 촉진하고 판을 차압에 대항합니다.프레임 판과 압력 판은 상부 운반 막대에서 매달려 있으며 하부 안내 막대에 의해 위치, 둘 다 지지 기둥에 고정되어 있습니다. 연결은 프레임 플레이트에 위치하거나, 하나 또는 둘 다 유체가 단 한 번 이상 단위 내에서 통과하는 경우, 프레임 및 압력 플레이트에 위치합니다.
전형적 용량
액체 흐름 속도
매체에 따라 최대 16 kg/s (250 gpm) 까지 허용됩니다.
압력 하락과 온도 프로그램
증기로 물을 가열하는 장치
300~800kW
작동 원칙
판 사이에는 채널이 형성되고 각기 포트가 배치되어 두 미디어가 대안 채널을 통해 흐릅니다. 열은 채널 사이 판을 통해 전달됩니다.그리고 가능한 가장 높은 효율을 위해 완전한 역류 흐름이 생성됩니다판의 파동은 판 사이의 통로를 제공하며, 인접한 판에 대한 각 판을 지원하고, 효율적인 열 전달을 초래하는 난류를 증가시킵니다.
식품 산업:우유 파스터라이제이션, 우유 및 음료 파스터라이제이션, 와인 템퍼링, 병 물 처리, CIP (현장 청소)
난방, 역오스모스 물.
해양용 용도:주요 또는 보조 엔진 또는 터빈의 중앙 냉각, 윤활유 냉각, 냉각 실린더, 피스톤, 주입 노즐을위한 순환 물의 재냉각, 바오더 오일의 냉각,압축기유 및 기타 윤활유, 윤활유 및 중량 연료유의 사전 난방, 민물 생산을 위해 바닷물의 사전 난방, 열 회수, 승객 및 화물 공간의 에어컨을위한 열 교환
다른 것:터빈 오일 냉각기, 화학 산업, 광선 난방, 광선 냉각, 수영장 난방, 태양열 난방
짧은 배송시간
고품질
합리적인 가격
고객 제작
노하우 설계 및 고객 지원
ISO9001, CE, UL, WRAS, ROHS, CCS 등에 의해 인증되었습니다.
