바오드 열 교환기 장비 회사, Ltd

|
| 원래 장소: | 중국 |
| 브랜드 이름: | Baode |
| 인증: | CCS/UL/CE |
| 모델 번호: | BL210 시리즈 |
| 최소 주문 수량: | 1 유닛 |
|---|---|
| 가격: | USD 50-1000per Units |
| 포장 세부 사항: | 합판 박스 |
| 배달 시간: | 14-18 일로 일합니다 |
| 지불 조건: | T/T |
| 공급 능력: | 한 달에 1000개 |

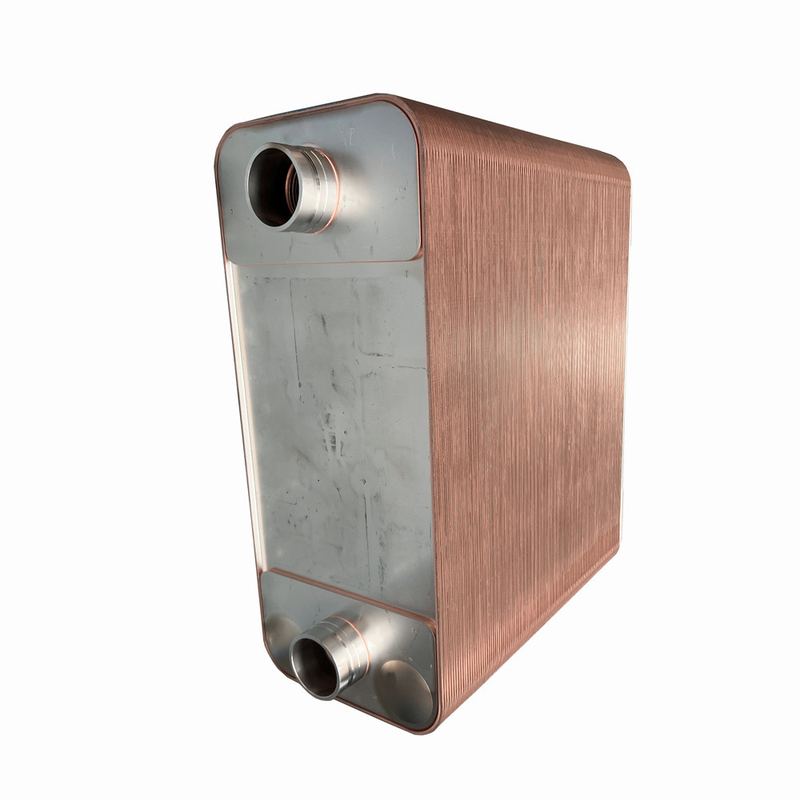

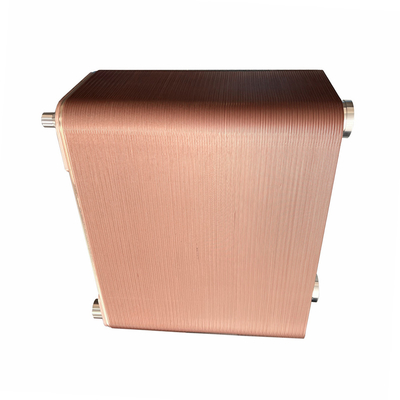

| 제품 이름: | 고효율의 소형 스테인레스 스틸 용접판 열 교환기 냉각 용용 코어 콘덴서와 함께 기름-물 냉각기 | 메인 애플리케이션: | 자동차 엔진 오일 냉각기/하이드라릭 열 교환기 |
|---|---|---|---|
| 브레이징 재료: | 구리 | 오일 쿨러 유형: | 브래이징식 판형 열 교환기를 구리도금하세요 |
제품 설명
작동 원칙
용접판 열 교환기는 부각 된 구덩이 모양과 마주나고 있는 스테인레스 스틸 판의 일련으로 구성됩니다. 아래 그림에서 보여 바와 같이, 두 개의 인접한 판이 채널을 형성하기 위해 180°로 회전됩니다.그 다음 순수한 구리 또는 니켈은 유류 스테인레스 스틸 판으로 만든 판 열 교환기를 용접하기 위해 진공 용접 오븐에서 용접 필러 금속으로 사용됩니다.판 사이에는 통로가 형성되고, 모서리 구멍의 분포는 두 매체가 번갈아 통로를 흐르게 합니다.많은 수의 접촉 지점은 좋은 기계적 강도를 제공합니다.접촉점과 가장자리는 양쪽 미디어와 외부 세계 사이의 완전한 고립을 보장하기 위해 구리 용접으로 밀폐됩니다.
열 전달 특성
1. 콤팩트 구조, 쉽게 설치
2가벼운 무게, 단지 껍질 및 튜브 열 교환기의 20 ~ 30%에 해당
3- 내구성 높은 온도와 압력에 견딜 수 있습니다
4낮은 오염 계수, 높은 난류는 오염 계수를 감소, 따라서 청소의 수를 줄입니다
5높은 열 전달 효율, 적은 물 소비
적용 분야
섬유 종이 산업: 폐기물 열 사용
화학 산업: 난방, 냉각, 증발, 응축 과정
전기 산업: 트랜스포머 오일 냉각기, 터빈 오일 냉각기
금속공업: 롤링 밀, 연속 가빙 기계, 산소 발생기 윤활유 냉각기, 순환 물 냉각기
지역 중앙 난방: 증기 물 난방 열 교환기, 중간 열 교환 기기 난방기, 2차 시스템 온수
냉장고 에어컨 및 HVAC 산업, 증발기, 콘덴서, 가스 슈퍼 히터, 액체 서브 쿨러, 재생기 등
| 모델 | BL26 |
| 너비 A [mm] | 111 |
| 높이, B [mm] | 310 |
| 길이, E [mm] | 10+2.36n |
| 수평 항구 거리, C [mm] | 50 |
| 수직 항구 거리, D [mm] | 250 |
| 최대 압력 [Mpa] | 3 |
| 최대 흐름량 [m3/h] | 8.1 |
| 무게 [kg] | 1.3+0.12n |
모델
BL1
| 모델 | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| 너비 A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| 높이, B [mm] | 206 | 310 | 310 | 304 | 525 | 616 |
| 길이, E [mm] | 9+2.3n | 9+2.3n | 10+2.36n | 13+2.4n | 10+2.35n | 11+2.35n |
| 수평 항구 거리, C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| 수직 항구 거리, D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| 최대 압력 [Mpa] | 3 | 3 | 3 | 3/4.5 | 3/4.5 | 3/4.5 |
| 최대 흐름량 [m3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| 무게 [kg] | 0.6+0.06n | 10.0+0.08n | 1.3+0.12n | 2.2+0.16n | 2.6+0.19n | 7.8+0.36n |
| 모델 | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| 너비 A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| 높이, B [mm] | 528 | 696 | 738 | 1398 | 495 | 739 |
| 길이, E [mm] | 13+2.36n | 13+2.75n | 13+2.7n | 22+2.78n | 10+2.15n | 13+2.55n |
| 수평 항구 거리, C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| 수직 항구 거리, D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| 최대 압력 [Mpa] | 3 | 3 | 2.1 | 1.5 | 3/4.5 | 3/4.5 |
| 최대 흐름량 [m3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| 무게 [kg] | 7.2+0.52n | 12.5+0.72n | 13+0.75n | 310.8+1.73n | 6.5+0.37n | 13+0.78n |
