바오드 열 교환기 장비 회사, Ltd

|
| 원래 장소: | 중국 |
| 브랜드 이름: | Baode |
| 인증: | CCS/UL/CE |
| 모델 번호: | BL210 시리즈 |
| 최소 주문 수량: | 1 유닛 |
|---|---|
| 가격: | USD 50-1000per Units |
| 포장 세부 사항: | 합판 박스 |
| 배달 시간: | 14-18 일로 일합니다 |
| 지불 조건: | T/T |
| 공급 능력: | 한 달에 1000개 |
| 제품 이름: | 고품질의 스테인리스 스테인리스 스테인리스 스테인리스 스테인리스 스테인리스 스테인리스 스테인리스 스테인리스 스테인리스 스테인리스 스테인리스 스테인리스 스테인리스 스테인리스 스테인리스 | 메인 애플리케이션: | 자동차 엔진 오일 냉각기/하이드라릭 열 교환기 |
|---|---|---|---|
| 브레이징 재료: | 구리 | 오일 쿨러 유형: | 브래이징식 판형 열 교환기를 구리도금하세요 |
고품질의 스테인리스 스테인리스 스테인리스 스테인리스 스테인리스 스테인리스 스테인리스 스테인리스 스테인리스 스테인리스 스테인리스 스테인리스 스테인리스 스테인리스 스테인리스 스테인리스 스테인리스 스테인리스 스테인리스 스테인리스 스테인리스 스테인리스 스테인리스 스테인리스 스테인리스 스테인리스 스테인리스 스테인리스 스테인리스 스테인리스 스테인리스 스테인리스 스테인리스 스테인리스 스테인리스 스테인리스 스테인리스 스테인리스 스테인리스 스테인리스 스테인리스 스테인리스 스테인리스 스테인리스 스테인리스 스테인리스 스테인리스 스테인리스 스테인리스 스테인리스 스테인리스 스테인리스 스테인리스 스테인리스 스테인리스 스테인리스 스테인리스 스테인리스 스테인리스 스테인리스 스테인리스 스테인리스 스테인리스 스테인리스 스테인리스 스테인리스 스테인리스 스테인리스 스테인리스 스테인리스 스테인리스 스테인리스 스테인리스 스테인리스 스테인리스 스테인리스 스테인리스 스테인리스 스테인리스 스테인리스
제품 설명

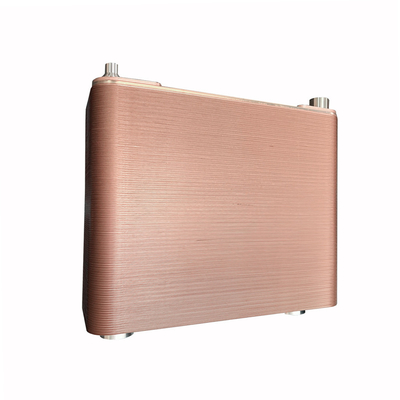

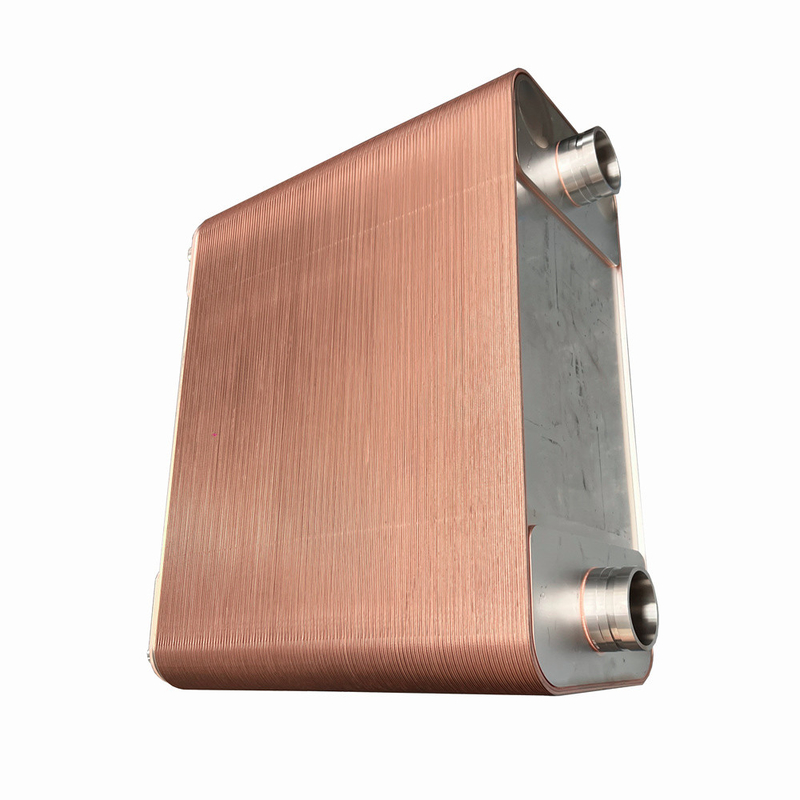

용접판 열 교환기는 부근에 있는 스테인리스 스틸 유선판을 진공 용접 오븐에서 순수한 구리 (또는 니켈) 를 필러 금속으로 용접하여 만든 판 열 교환기이다.판 사이에 채널이 형성됩니다, 코너에 구멍 분포 두 매체 채널에서 번갈아 흐르게, 접촉 포인트의 수는 좋은 기계적 강조를 제공합니다,접촉점과 가장자리는 구리 (또는 니켈) 로 용접됩니다., 콤팩트한 구조, 작은 부피, 가벼운 무게, 높은 열 전달 효율, 전체 냉각물 충전량은 작고 적응 범위가 넓습니다.좋은 가격 성능 비율 및 다른 장점.
용접판 열 교환기의 채널 특성
H 채널: 높은 열 전달 계수. 작은 흐름이지만 강한 열 전송에 적합합니다 (고 특이 열, 단계 변화하지만 큰 온도 차이),예를 들어 냉각 열 전달.
M 채널: H 채널과 L 채널 사이의 열 전달 계수 및 저항
L 채널: 낮은 열 전달 계수, 낮은 저항. 그것은 큰 흐름과 약한 열 전송에 적합합니다 (낮은 특이 열 차이는 작습니다),대기 압력 아래 공기 열 전달과 같은.
용접판 열 교환기의 장점 콤팩트 구조: 얇은 스테인레스 스틸 판의 사용, 높은 열 전달 계수, 낮은 보유.
신뢰성 및 안정성: 스테인리스 스틸 304.316L 및 용접의 선택, 용접 품질은 높고, 높은 온도와 고압, 높은 피로 강도를 견딜 수 있습니다.
더 적은 물 소비: 용접 판 열 교환기는 높은 열 교환 효율을 가지고 있습니다.그래서 그것은 같은 냉각 조건에서 껍질과 튜브 열 교환기의 냉각 물의 흐름의 1/3만 필요합니다.
가벼운 무게: 껍질 및 튜브 유형의 20% ~ 30% 만, 운송 및 설치 비용을 절감합니다.
낮은 오염 계수: 높은 격동은 오염 계수를 감소시켜 청소의 수를 감소시킵니다.
추가 액세서리: 사용자의 필요에 따라 유연한 인터페이스 디자인, 온도 센서 장치, 고정 볼트, 고정 지원, 플랜지, 클램프, 단열 층을 제공할 수 있습니다.
| 모델 | BL26 |
| 너비 A [mm] | 111 |
| 높이, B [mm] | 310 |
| 길이, E [mm] | 10+2.36n |
| 수평 항구 거리, C [mm] | 50 |
| 수직 항구 거리, D [mm] | 250 |
| 최대 압력 [Mpa] | 3 |
| 최대 흐름량 [m3/h] | 8.1 |
| 무게 [kg] | 1.3+0.12n |
모델
BL1
| 모델 | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| 너비 A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| 높이, B [mm] | 206 | 310 | 310 | 304 | 525 | 616 |
| 길이, E [mm] | 9+2.3n | 9+2.3n | 10+2.36n | 13+2.4n | 10+2.35n | 11+2.35n |
| 수평 항구 거리, C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| 수직 항구 거리, D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| 최대 압력 [Mpa] | 3 | 3 | 3 | 3/4.5 | 3/4.5 | 3/4.5 |
| 최대 흐름량 [m3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| 무게 [kg] | 0.6+0.06n | 10.0+0.08n | 1.3+0.12n | 2.2+0.16n | 2.6+0.19n | 7.8+0.36n |
| 모델 | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| 너비 A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| 높이, B [mm] | 528 | 696 | 738 | 1398 | 495 | 739 |
| 길이, E [mm] | 13+2.36n | 13+2.75n | 13+2.7n | 22+2.78n | 10+2.15n | 13+2.55n |
| 수평 항구 거리, C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| 수직 항구 거리, D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| 최대 압력 [Mpa] | 3 | 3 | 2.1 | 1.5 | 3/4.5 | 3/4.5 |
| 최대 흐름량 [m3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| 무게 [kg] | 7.2+0.52n | 12.5+0.72n | 13+0.75n | 310.8+1.73n | 6.5+0.37n | 13+0.78n |
담당자: Qi
전화 번호: 860510-86020200-812
