바오드 열 교환기 장비 회사, Ltd

|
| 원래 장소: | 중국 |
| 브랜드 이름: | Baode |
| 인증: | CCS/UL/CE |
| 모델 번호: | BL210 시리즈 |
| 최소 주문 수량: | 1 유닛 |
|---|---|
| 가격: | USD 50-1000per Units |
| 포장 세부 사항: | 합판 박스 |
| 배달 시간: | 14-18 일로 일합니다 |
| 지불 조건: | T/T |
| 공급 능력: | 한 달에 1000개 |
| 제품 이름: | 식품 등급 증발 콘덴서 산업 냉장고 고온 저항 융합판 열 교환기 | 메인 애플리케이션: | 자동차 엔진 오일 냉각기/하이드라릭 열 교환기 |
|---|---|---|---|
| 브레이징 재료: | 구리 | 오일 쿨러 유형: | 브래이징식 판형 열 교환기를 구리도금하세요 |

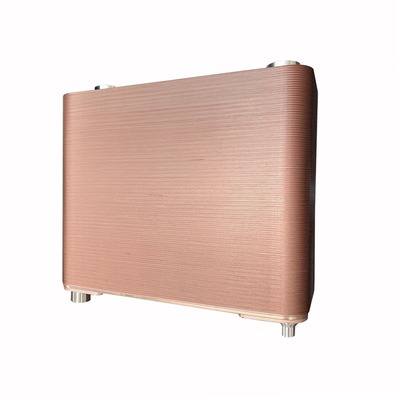

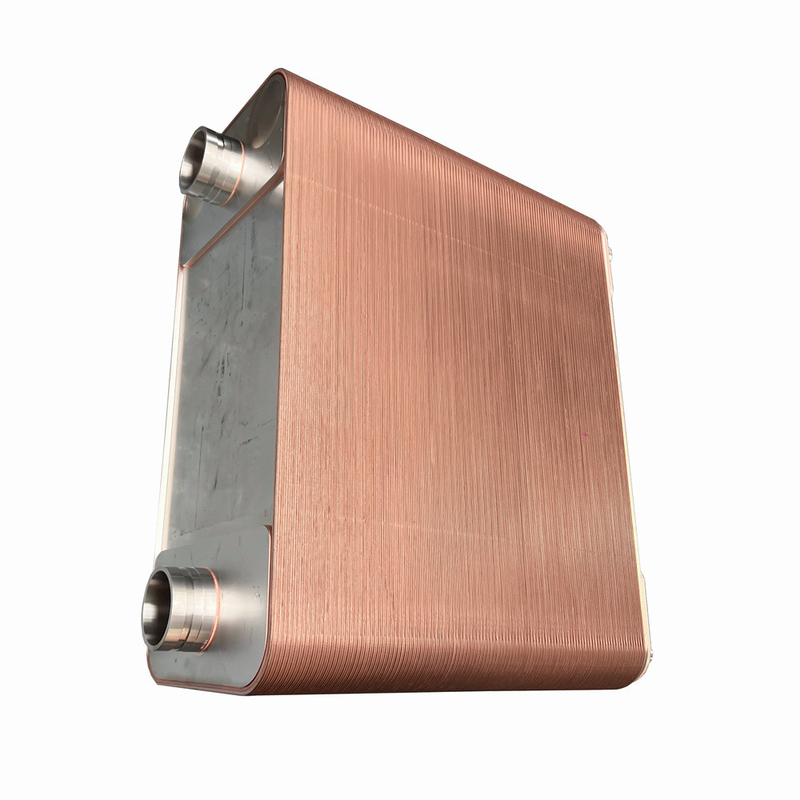

식품 등급 증발 콘덴서 산업 냉장고 고온 저항 융합판 열 교환기
제품 설명
용접 판 열 교환기는 결함이 있습니다, 그것은 해체되고 청소 할 수 없습니다, 수리 할 수 없습니다, 가격이 약간 높습니다.용접판 열 교환기는 열 전달 효율을 향상시키기 위해 다른 주요 매개 변수에 따라 다른 단계로 구성 될 수 있습니다..
용접 판 열 교환기는 밀착 패드가 없습니다, 판은 구리 보 고온 녹기 전기 용접으로 용접되어 있습니다, 판은 원형 구부러진 파동 디자인 스키마를 가지고 있습니다,그것은 낮은 물 흐름에서 유체 역학을 만들 수 있습니다 또한 침투를 완료 할 수 있습니다용접판 열 교환기의 부피는 일반적으로 작으며 주요 응용 프로그램은 초고압입니다.그리고 가죽 패드는 작업 조건에 통합 될 수 없습니다.
판에 있는 그 유체역학의 단계는 실제 응용 상황에 따라 많은 측면으로 구성될 수 있으며, 일반적으로 단일 단계와 다단계로 구성됩니다.양쪽의 재료가 하나의 단계에 대칭이라면, 재료의 한 쪽은 단일 단계이고 다른 쪽은 이중 단계일 수 있으며 재료의 양쪽은 다른 단계로 구성 될 수 있습니다.용접 판 열 교환기의 사양 구성이 뜨거운 편과 차가운 편은 단일 단계입니다, 그리고 다단계 열 교환기 또한 고객의 요구에 따라 맞춤화 될 수 있습니다.
단계 구성 방법은 열 전달과 수역학적 마찰 저항에 따라 계산되어야 합니다.그리고 추운 흐름 채널과 뜨거운 흐름 채널의 대류 열 전달 인덱스는 동일하거나 가능한 한 서로 가깝어야합니다.열전도율은 열전도 표면의 양쪽의 양류 열전도율이 동일하거나 가깝기 때문에 열전도율이 매우 높습니다.
용접 판 열 교환기의 흐름 속도는 판마다 다르지만 평균 흐름 속도는 여전히 열 전달과 수역학적 마찰 저항을 계산하는 데 사용됩니다.왜냐하면 "U" 모양의 단일 단계 도킹은 클램핑 플레이트에 고정되어 있기 때문에, 분해는 편리합니다.
| 모델 | BL26 |
| 너비 A [mm] | 111 |
| 높이, B [mm] | 310 |
| 길이, E [mm] | 10+2.36n |
| 수평 항구 거리, C [mm] | 50 |
| 수직 항구 거리, D [mm] | 250 |
| 최대 압력 [Mpa] | 3 |
| 최대 흐름량 [m3/h] | 8.1 |
| 무게 [kg] | 1.3+0.12n |
모델
BL1
| 모델 | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| 너비 A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| 높이, B [mm] | 206 | 310 | 310 | 304 | 525 | 616 |
| 길이, E [mm] | 9+2.3n | 9+2.3n | 10+2.36n | 13+2.4n | 10+2.35n | 11+2.35n |
| 수평 항구 거리, C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| 수직 항구 거리, D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| 최대 압력 [Mpa] | 3 | 3 | 3 | 3/4.5 | 3/4.5 | 3/4.5 |
| 최대 흐름량 [m3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| 무게 [kg] | 0.6+0.06n | 10.0+0.08n | 1.3+0.12n | 2.2+0.16n | 2.6+0.19n | 7.8+0.36n |
| 모델 | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| 너비 A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| 높이, B [mm] | 528 | 696 | 738 | 1398 | 495 | 739 |
| 길이, E [mm] | 13+2.36n | 13+2.75n | 13+2.7n | 22+2.78n | 10+2.15n | 13+2.55n |
| 수평 항구 거리, C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| 수직 항구 거리, D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| 최대 압력 [Mpa] | 3 | 3 | 2.1 | 1.5 | 3/4.5 | 3/4.5 |
| 최대 흐름량 [m3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| 무게 [kg] | 7.2+0.52n | 12.5+0.72n | 13+0.75n | 310.8+1.73n | 6.5+0.37n | 13+0.78n |
