바오드 열 교환기 장비 회사, Ltd

|
| 원래 장소: | 중국 |
| 브랜드 이름: | Baode |
| 인증: | CCS/UL/CE |
| 모델 번호: | BL30 시리즈 |
| 최소 주문 수량: | 1 유닛 |
|---|---|
| 가격: | USD 50-1000per Units |
| 포장 세부 사항: | 합판 박스 |
| 배달 시간: | 14-18 일로 일합니다 |
| 지불 조건: | T/T |
| 공급 능력: | 한 달에 1000개 |
| 제품 이름: | 구리 콘덴서 Bphe 용접판 열 교환기 냉장고 열 펌프 에어컨 사용 | 메인 애플리케이션: | 자동차 엔진 오일 냉각기/하이드라릭 열 교환기 |
|---|---|---|---|
| 브레이징 재료: | 구리 | 오일 쿨러 유형: | 브래이징식 판형 열 교환기를 구리도금하세요 |

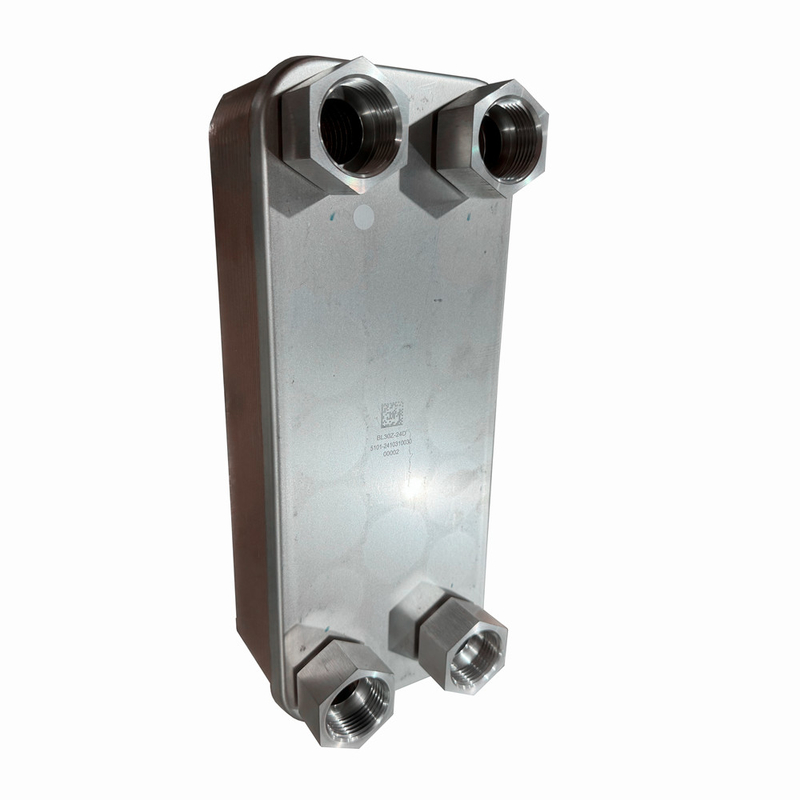

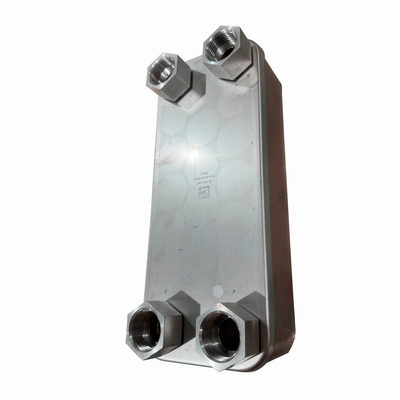

구리 콘덴서 Bphe 용접판 열 교환기 냉장고 열 펌프 에어컨 사용
제품 설명
용접판 열 교환기의 원리와 응용
1원칙의 개요
용접 판 열 교환기는 효율적인 열 교환 장비입니다. 그것의 핵심 원칙은 흐름 채널로 구성된 일련의 금속 판의 사용입니다.그래서 2개 이상의 액체가 판 열 교환용접 기술 은 용접 금속 을 녹여서 금속 사이 에 단단 한 연결 을 이루기 위해 관절 틈 을 채우는 것 이다.바늘 용접 기술은 판의 밀도와 구조 강도를 보장하고 유체에 안정적인 열 교환 환경을 제공합니다..
2판 구조와 특성
판 열 교환기 는 여러 가지 겹쳐진 유류 금속 판 으로 구성 되어 있으며, 판 사이 에는 얇고 균일 한 흐름 통로가 형성 된다.높은 열 전달 효율성, 작은 발자국, 쉬운 무게 유지 등. 또한 판 열 교환기는 또한 강한 적응력, 쉬운 확장 및 유연한 조합의 장점을 가지고 있습니다.각기 다른 경우와 프로세스의 열 교환 요구를 충족시킬 수 있습니다..
3용조 과정 원칙
용접 과정에서 채식 금속은 녹여 판 사이의 틈을 채우고, 모세혈관 작용을 통해 관절 틈으로 침투하여 금속 사이의 연결을 형성합니다.용접 과정은 용접 온도와 같은 매개 변수의 엄격한 통제가 필요합니다., 시간 및 그래피트 힘은 용접 필러 금속이 완전히 녹아 좋은 관절이 형성되도록합니다. 용접 후 열 교환기는 높은 밀착력과 구조 강도를 가지고 있습니다.그리고 작업 과정에서 발생하는 압력 및 온도 변화에 견딜 수 있습니다..
| 모델 | BL26 |
| 너비 A [mm] | 111 |
| 높이, B [mm] | 310 |
| 길이, E [mm] | 10+2.36n |
| 수평 항구 거리, C [mm] | 50 |
| 수직 항구 거리, D [mm] | 250 |
| 최대 압력 [Mpa] | 3 |
| 최대 흐름량 [m3/h] | 8.1 |
| 무게 [kg] | 1.3+0.12n |
모델
BL1
| 모델 | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| 너비 A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| 높이, B [mm] | 206 | 310 | 310 | 304 | 525 | 616 |
| 길이, E [mm] | 9+2.3n | 9+2.3n | 10+2.36n | 13+2.4n | 10+2.35n | 11+2.35n |
| 수평 항구 거리, C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| 수직 항구 거리, D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| 최대 압력 [Mpa] | 3 | 3 | 3 | 3/4.5 | 3/4.5 | 3/4.5 |
| 최대 흐름량 [m3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| 무게 [kg] | 0.6+0.06n | 10.0+0.08n | 1.3+0.12n | 2.2+0.16n | 2.6+0.19n | 7.8+0.36n |
| 모델 | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| 너비 A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| 높이, B [mm] | 528 | 696 | 738 | 1398 | 495 | 739 |
| 길이, E [mm] | 13+2.36n | 13+2.75n | 13+2.7n | 22+2.78n | 10+2.15n | 13+2.55n |
| 수평 항구 거리, C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| 수직 항구 거리, D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| 최대 압력 [Mpa] | 3 | 3 | 2.1 | 1.5 | 3/4.5 | 3/4.5 |
| 최대 흐름량 [m3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| 무게 [kg] | 7.2+0.52n | 12.5+0.72n | 13+0.75n | 310.8+1.73n | 6.5+0.37n | 13+0.78n |
