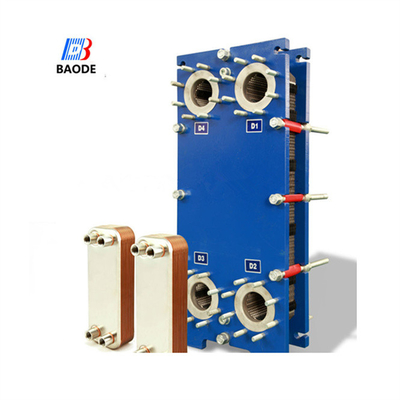

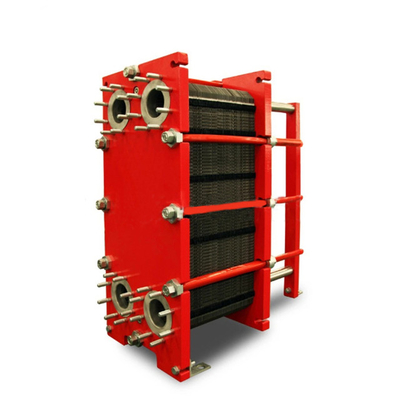

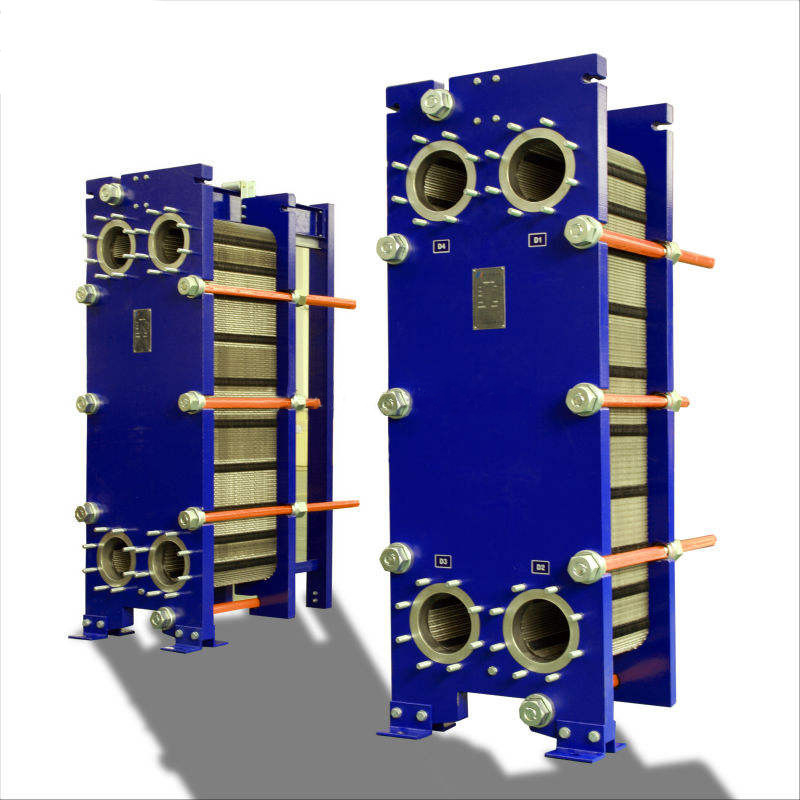

스테인리스 스틸 표준 열 교환기 NBR 가스켓 플레이트 열 교환기

가스켓 플레이트 열 교환기 스테인리스 스틸 AISI316 플레이트 NBR 식품 산업용 가스켓

(mm로 측정, N는 판의 수를 의미합니다)

표준 설계
판 열 교환기는 두 액체의 통과를 위해 틈을 가진 corrugated 금속 판의 패키지로 구성됩니다
열 전달이 이루어지는 사이로. 판 팩은 고정 프레임 판과 이동 압력판 사이에 조립되어 꽉 막는 볼트로 압축됩니다.판은 간접 채널을 봉인 하 고 대체 채널에 유체를 지시 하는 가스켓을 장착 합니다판의 수는 흐름 속도, 액체의 물리적 특성, 압력 하락 및 온도 프로그램으로 결정됩니다.
판 파동은 유체 격동을 촉진하고 판을 차압에 대항합니다.프레임 판과 압력 판은 상부 운반 막대에서 매달려 있으며 하부 안내 막대에 의해 위치, 둘 다 지지 기둥에 고정되어 있습니다. 연결은 프레임 플레이트에 위치하거나, 하나 또는 둘 다 유체가 단 한 번 이상 단위 내에서 통과하는 경우, 프레임 및 압력 플레이트에 위치합니다.

전형적 용량
액체 흐름 속도
매체에 따라 최대 16 kg/s (250 gpm) 까지 허용됩니다.
압력 하락과 온도 프로그램
증기로 물을 가열하는 장치
300~800kW

작동 원칙
판 사이에는 채널이 형성되고 각기 포트가 배치되어 두 미디어가 대안 채널을 통해 흐릅니다. 열은 채널 사이 판을 통해 전달됩니다.그리고 가능한 가장 높은 효율을 위해 완전한 역류 흐름이 생성됩니다판의 파동은 판 사이의 통로를 제공하며, 인접한 판에 대한 각 판을 지원하고, 효율적인 열 전달을 초래하는 난류를 증가시킵니다.
바오드 가스켓 플레이트 열 교환기의 장점
*더 적은 공간& 더 효율적
바오데가스켓판열 교환기콤팩트한 디자인으로 비교할 수 있는 껍질과 튜브 열 교환기와 비교할 수 있는 22~50% 더 적은 공간을 필요로 합니다.더 적은 에너지를 소비하는 작은 펌프가 필요합니다..

* 껍질 및 튜브 열 교환기보다 6배 더 효율적입니다.
셰일 튜브 열 교환기와 비교해 보드가스켓플레트 열 교환기/프레임 및 판 열 교환기최대 6배 더 높은 열 전달 효율을 제공합니다.낮은 액체 용량과 높은 열 전달 값과 결합하여이것은 난방 또는 냉각을 효율적으로 제어하는 것을 쉽게합니다.

* 간편한 유지보수
청소가 필요할 때,가착판 열 교환기쉽게 열 수 있고 판 표면에 접근 할 수 있습니다. 압력 물이나 특정 액체를 사용하여 청소하십시오.
