바오드 열 교환기 장비 회사, Ltd

|
| 원래 장소: | 중국 |
| 브랜드 이름: | Baode |
| 인증: | CE/UL |
| 모델 번호: | SH60 시리즈 |
| 최소 주문 수량: | 1 유닛 |
|---|---|
| 가격: | USD 300-1000 per Unit |
| 포장 세부 사항: | 합판 상자 |
| 배달 시간: | 영업일 기준 14-18일 |
| 지불 조건: | T/T |
| 공급 능력: | 달 당 500 유닛 / 유닛 |
| 제품 이름: | SH60 시리즈 가스켓 플레이트 열 교환기 10/16 바 20kg/s HVAC 증기 난방 | 적용: | 수증기 히팅 |
|---|---|---|---|
| 프레임 재료: | 탄소강 | 판형 재질: | AISI 316L/304/NI/TI |
| 가스킷: | NBR/EPDM/바이톤 | 열 교환기 유형: | 프레임 및 판 종류 |

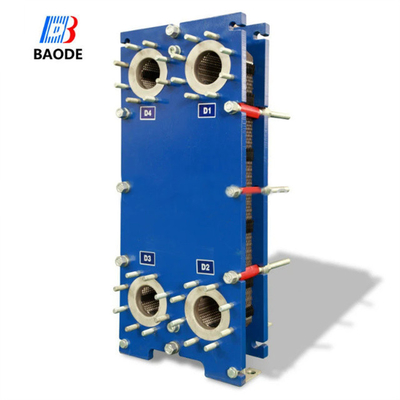

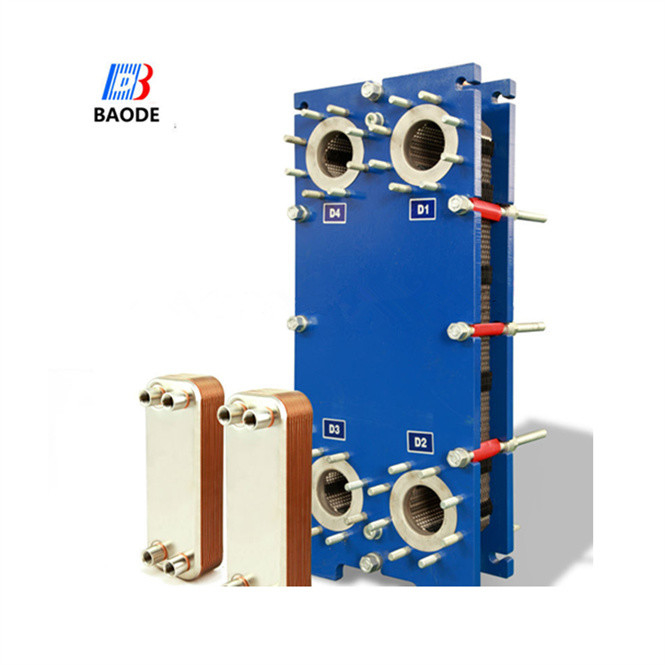

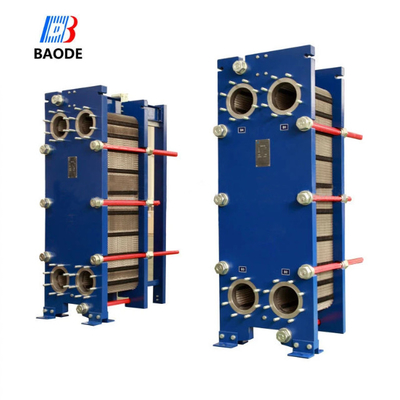

SH60 시리즈 가스켓 플레이트 열 교환기 10/16 바 20kg/s HVAC 증기 난방
| 모델 | SH60 | |
| 교차 참조 | TS6M | |
| 높이, H [mm] | 704 | 704 |
| 너비, W [mm] | 400 | 410 |
| 표준 길이는 L [mm] | 530 | 540 |
| 최대 표준 길이, L [mm] | 1430 | 1440 |
| 수직 포트 거리, VC [mm] | 380 | 380 |
| 수평 항구 거리, HC [mm] | 203 | 203 |
| 최대 온도 [°C] | 180 | 180 |
| 최대 압력 [바그] | 16 | 20.6 |
| 플랜지 크기 | DN65/2' | DN65/2' |
| 최대 흐름 속도 [kg/s] | 20 | |
(mm로 측정, N는 판의 수를 의미합니다)
| 소재: 판 | 적합 한 액체 종류 | ||
| 스테인리스 스틸 (AISI304.316 등) | 순수한 물, 일반 물, 식용 기름, 광유 | ||
| Ti, Ti-pd | 해수, 염수, 광수 | ||
| 20Cr, 18Ni, 6Mo (254SMO) | 희석된 황산, 유기 물 용액 | ||
| 니 | 고온 고농도 가습성 소다 | ||
| 하스텔로이 (C276, D205, B2G) | 농도 황산, 염화수소, 인산 | ||
| 가스켓의 재료 | 작동 온도 °C | 적합 한 액체 종류 | |
| NBR | -15~+135°C | 물, 바다 물, 광유, 소금 물 | |
| EPDM | -25~+180°C | 뜨거운 물, 증기, 산, 알칼리 | |
| F26 | -55~+230°C | 산, 알칼리 | |
| TPF | -0~+160°C | 고농도 산소, 알칼리, 고온 오일, 증기 | |
바오드 프레임과 판 열 교환기는 판 열 교환기 산업에서 중국 브랜드 1위입니다.판 열 교환기는 열 전송이 이루어질 두 액체의 통과를 위해 틈을 가진 corrugated 금속 판의 패키지로 구성됩니다판 팩은 고정된 프레임 판과 이동 가능한 압력판 사이에 조립되어 꽉 막는 볼트로 압축됩니다.판은 판 간 채널을 밀폐하고 다른 채널로 유체를 유도하는 밀착 장치가 장착되어 있습니다.판의 수는 흐름 속도, 액체의 물리적 특성, 압력 하락 및 온도 프로그램으로 결정됩니다.판 파동은 유체 격동을 촉진하고 차이 압력에 대한 판을 지원· 프레임 플래크와 압력 플래크는 상부 운반 바에 매달려 있고, 하부 안내 바에 의해 위치하고 있으며, 둘 다 지지 기둥에 고정되어 있습니다.연결은 프레임 판에 위치하거나, 만약 한 액체 또는 두 액체 모두 단위 안에서, 프레임과 압력판에 한 번 이상의 통과를 한다면.
작동 원칙
판 사이에는 채널이 형성되고 각기 포트가 배치되어 두 미디어가 대안 채널을 통해 흐릅니다. 열은 판 사이로 전달됩니다.그리고 완전한 역류 흐름은 가능한 가장 높은 효율을 위해 평가됩니다판의 파동은 판 사이의 통로를 제공하며, 인접한 판에 대한 각 판을 지원하고, 효율적인 열 전달을 초래하는 난류를 증가시킵니다.
짧은 배송시간
고품질
합리적인 가격
고객 제작
노하우 설계 및 고객 지원
