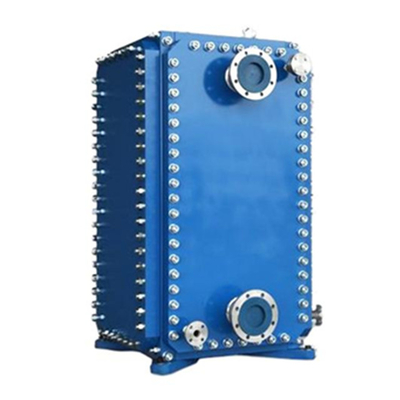

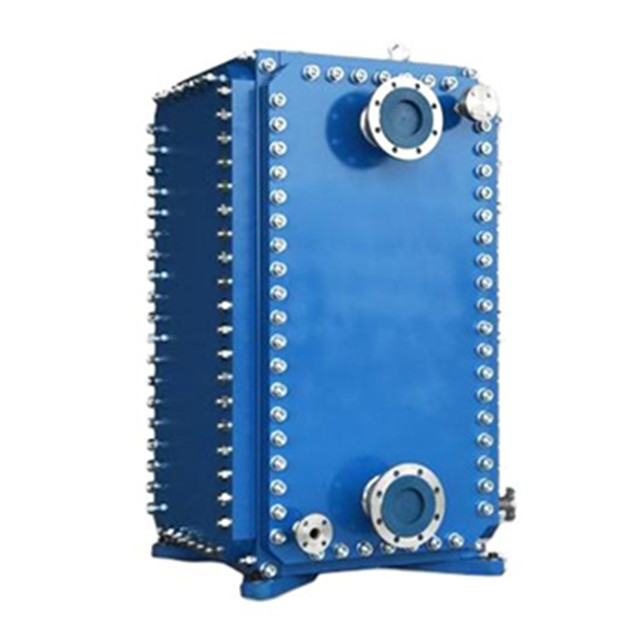

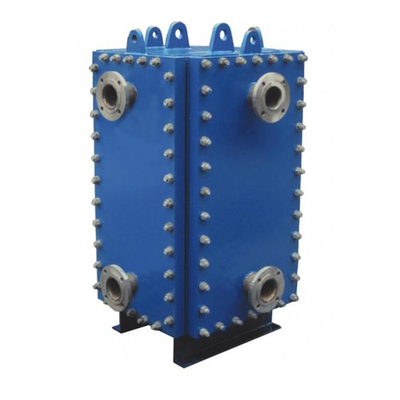

제품 설명

컴파블록은 전체 프로세스 및 유틸리티 업무를 위해 설계 된 완전히 용접 된 컴팩트 온도 교환기입니다. 컴파블록 제품군은 가장 효율적이고 비용 효율적이며현재 사용 가능한 콤팩트하고 청소 가능한 열 교환기 솔루션.

디자인

콤파블록 제품군 용접형 열 교환기 성능, 컴팩트성 및 가용성에 초점을 맞추고 있습니다.컴파블록의 핵심은 316L 스테인리스 스틸로 만든, 또는 다른 재료. 판은 레이저로 용접되어 콤팩트한 핵을 형성합니다. 이 핵은 다음 네 개의 각 빔에 의해 둘러싸여 지원됩니다.상단과 하단 머리 및 네 개의 측면 패널 (Compabloc의 구간 비전을 참조)이 부품들은 서로 연결되어 검사, 서비스 및 청소를 위해 빠르게 분리될 수 있습니다.설계는 동류 또는 반류 동작에서 단일 또는 다단계 장치로 구성될 수 있습니다., 액체에서 액체 또는 2단계 관세에 대해.

운영 원칙

콤파블록 열 교환기의 두 매체는 밸브 판 사이에 번갈아 용접 된 채널로 흐른다.이 파동판은 높은 난류를 촉진하여 높은 열 전달 효율을 제공 하 고 오염을 최소화 하는 데 도움이 됩니다. The media flows in a cross-flow arrangement within each pass (see figure below) while the overall flow arrangement is counter-current for a multi-pass unit (if required the unit can also be designed with overall co-current operation)각 패스는 접하고 있는 패스로부터 압축된 바프로 분리되어 플레이트 팩과 패널 사이에 유체가 회전하도록 강요됩니다.콤파블록의 유연한 패스 배열은 다른 흐름 속도와 액체에서 액체에 대한 과제에 적합합니다., 또는 두 단계 응축 또는 재 보일러 응용.

신청서

석유 및 가스 생산

• TEG 시스템에서의 열 회수 (가스 탈수)
• 아민 시스템에서 열 회수, 냉각, 응고 및 재열 (가스 감미, 산성 서비스)
• 원유 탈수 및 염분 해제 시스템에서 열 회수, 난방 및 냉각
• 증기 회수 장치의 응축
• NGL 분화 시스템에서 열 회수, 냉각, 응고 및 재열

정유소

다양한 응축 및 재열 의무, 예를 들어:

• 대기 및 진공 증류에서 응고
• FCC, 하이드로 크래킹, H2S 스트립어 등에서 분산기에 가해지는 최고 응축
• 프로판 및 부탄 일반 비용은 NGL 및 알킬레이션 플랜트에서 응축
• H2S 스트립어, 산수 스트립어 및 기타 열에서 재열
• 증기 생산

열 회수, 냉각 및 난방 업무, 예를 들어:

• 가솔린, 가솔린, 가솔린, 디젤, 펌프 주변 등 냉각
• 비텀, VGO (vakuum gas oil) 및 기타 무거운 제품의 냉각 및 난방
• 프랙션터 공급/바닥 열 회수
• 원유의 전열
• 소금 물/식물 물 열 회수

컴파블록 열 교환기의 장점

• 높은 열 효율은 에너지를 절약하고 성능을 향상시키고 CO2 배출량을 줄입니다.
• 더 적은 비용으로 더 나은 열 회수, 매우 짧은 회수 시간
• 콤팩트한 설계는 설치 비용을 줄이고 생산 증가에 대한 병목을 해결합니다.
• 콤파블록은 기계적으로 깨끗하게 청소할 수 있어 유지보수가 간단하고 빠르고 비용 효율적입니다.
• 내구성 있고 레이저 용접 된 건축물 은 오염 을 최소화 하고 부식 문제 를 제거 합니다
