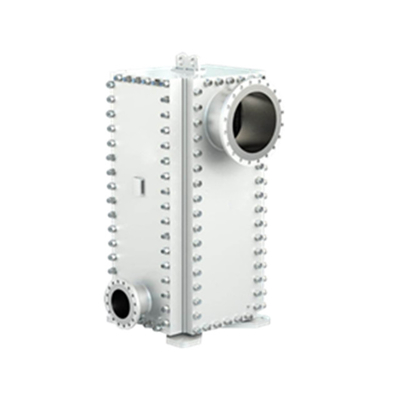

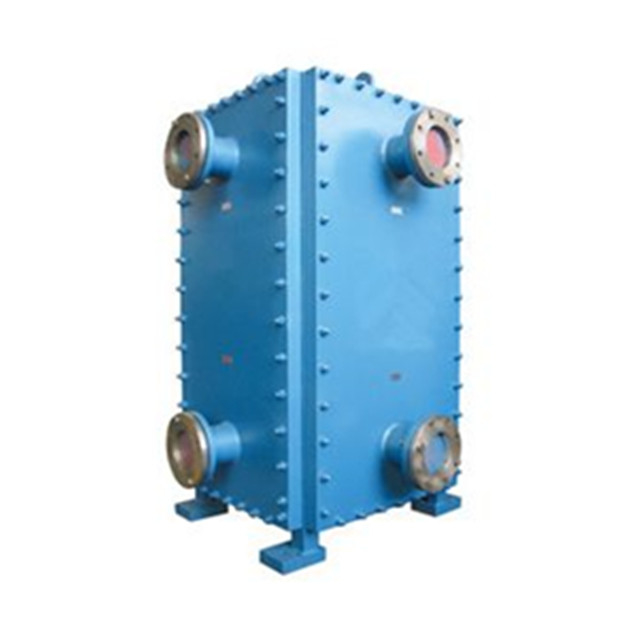

콤파블록 열 교환기는 서로 열과 차가운 채널을 형성하기 위해 서로 용접된 파동판의 스택으로 구성됩니다.판은 내구성 및 긴 서비스 수명을 보장하기 위해 스테인리스 스틸 또는 다른 부식 저항성 재료로 만들어집니다.

콤파블록 열 교환기에서의 열 전달 과정은 전도 및 공류를 통해 이루어집니다.액체와 판 표면의 접촉 영역을 증가시킴으로써 열 전달을 향상시킵니다..

디자인

콤파블록의 핵심은 316L 스테인리스 스틸과 다른 고품질 재료로 만든 헐리우드 열전달 오라트입니다.판은 레저 용접 (CP30 이상 모델) 이고, 커팩트 코어를 형성이 핵심은 다음 네 개의 각 둥지, 상단과 하단 머리 및 네 개의 측면 패널에 의해 둘러싸여 지원됩니다.
이 부품들은 서로 연결되어 검사, 서비스 및 청소를 위해 빠르게 분리될 수 있습니다.
이 설계는 액체에서 액체 또는 두 단계의 작업을 위해 동류 또는 반류 동작에서 단일 또는 다단계 배열로 구성될 수 있습니다.

프로세스 최적화
콤파블록의 독특한 디자인 개념으로 인해 프로세스 최적화와 유연성의 가능성은 무한합니다.콤파블록은 단일 통로 또는 다 통로 구성으로 설계 될 수 있습니다온도 교차없이 응축, 재 끓여 및 액체에서 액체 작업에 대해, 전체 교차 흐름과 함께 단일 패스 구성이 적합합니다.큰 가로 흐름 영역과 짧은 흐름 경로는 낮은 압력 응축 작업에 적합 하 고 매우 낮은 압력 하락을 허용다단계 구성은 온도 교차 및 근 온도 접근과 함께 작업에 적합합니다.

현재 0에서 0까지의 열 전달 영역을 가진 7 개의 판 가족 모델이 있습니다.단위당 7 ~ 840m2 그리고 각 모델은 모든 작업에 가장 잘 맞는 것을 허용하기 위해 판의 다른 숫자로 모듈화됩니다..

설계 개념은 두 회로에서 다른 수의 패스를 허용하므로 뜨거운 편과 차가운 편 사이의 큰 흐름 비율의 차이를 가능하게합니다.흐름을 속도 또는 온도가 변경되는 경우 새로운 작업에 맞게 쉽게 재조직 할 수 있습니다3C (5.4F) 까지 가까운 온도 접근을 달성 할 수 있습니다.
Compabloc는 정상 액체에서 액체로 작업, 하위 냉각과 가스 냉각 작업에 대한 응축, 또는 대부분의 응축 작업에 대한 수평적으로 장착 할 수 있습니다.고도가 제한된 경우 재열 또는 액체에서 액체에 대한 관세.
