바오드 열 교환기 장비 회사, Ltd

|
| 원래 장소: | 중국 |
| 브랜드 이름: | Baode |
| 인증: | CE/UL |
| 모델 번호: | BH100 시리즈 |
| 최소 주문 수량: | 1 유닛 |
|---|---|
| 가격: | USD 300-1000 per Unit |
| 포장 세부 사항: | 합판 상자 |
| 배달 시간: | 영업일 기준 14-18일 |
| 지불 조건: | T/T |
| 공급 능력: | 달 당 500 유닛 / 유닛 |
| 제품 이름: | BH100 스테인리스 스틸 티타늄 가스켓 플레이트 냉각 물과 바닷물을 위한 열 교환기 | 적용: | 액체열 환승에 유동적입니다 |
|---|---|---|---|
| 프레임 재료: | 탄소강 | 판형 재질: | 스테인리스 스틸, Ti |
| 가스킷: | NBR/EPDM/바이톤 | 힘: | 300 - 800kW |
| 실용적인 응용 프로그램: | CIP 가열, 와인 템퍼링 |

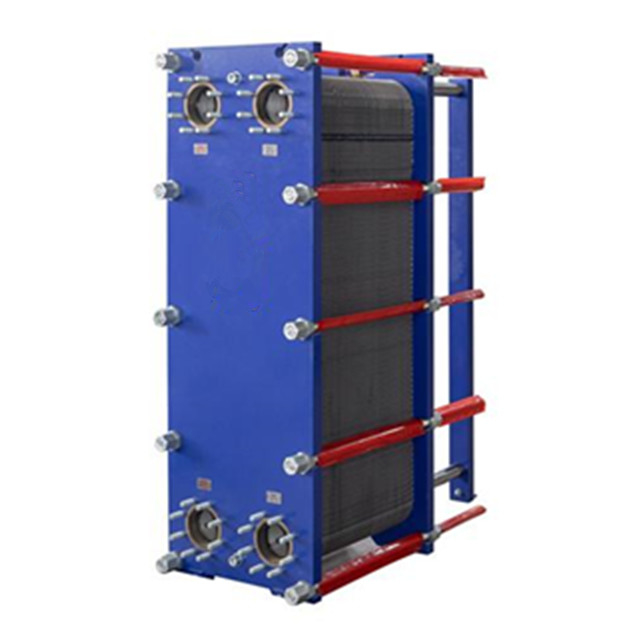

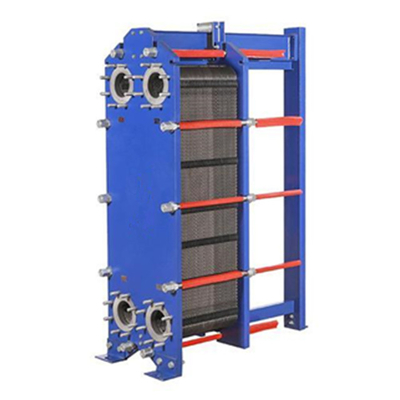

BH100 스테인리스 스틸 티타늄 가스켓 플레이트 냉각 물과 바닷물을 위한 열 교환기
가스켓 플레이트 열 교환기는 열 교환기의 일종입니다. 그것은 높은 열 전달 계수; 수리 및 청소가 쉽다; 낮은 오염 계수; 컴팩트 구조, 작은 발자국,가벼운 무게· 열 전달 영역 또는 프로세스 조합을 변경하기 쉽습니다; 최종 온도 차이는 작습니다.
소개
그것은 특정 간격에서 스탬프 된 많은 유파 엽으로 만들어집니다. 주위를 가시로 봉인하고, 프레임과 압축 나선으로 덮여 있습니다.판과 밀폐의 네 개의 각 구멍은 유체 분배 튜브와 수집 튜브를 형성했습니다, 온도와 차가운 액체를 합리적으로 분리하여 각 판의 양쪽에 있는 흐름 채널로 흐르고, 열 교환을 위해 판을 통과합니다.
작동 원칙
가스켓 플레이트 열 교환기는 열과 차가운 매체 모두 통과 할 수있는 판에 네 개의 각 구멍이있는 금속 판의 세트로 구성됩니다.A판과 B판은 번갈아 배치됩니다., 판 사이에는 네트워크 채널이 형성되고, 밀폐 패드는 핫과 콜드 미디어를 열 교환기에 밀폐하며, 혼합하지 않고 핫과 콜드 미디어를 합리적으로 분리합니다.운하에서, 간격으로 차가운 액체와 뜨거운 액체의 흐름, 필요에 따라 역류 또는 흐름에 따라, 벽 열 교환을 통해 차가운 액체와 뜨거운 액체의 흐름 과정,원하는 효과를 얻을 수 있도록.
| 모델 | BH100B / BH100H | |
| 교차 참조 | M10M, M10B | |
| 높이, H [mm] | 1084 | 1084 |
| 너비, W [mm] | 470 | 470 |
| 표준 길이는 L [mm] | 700 | 700 |
| 최대 표준 길이, L [mm] | 2300 | 2300 |
| 수직 포트 거리, VC [mm] | 719 | 719 |
| 수평 항구 거리, HC [mm] | 225 | 225 |
| 최대 온도 [°C] | 180 | 180 |
| 최대 압력 [바그] | 10 | 16 |
| 플랜지 크기 | DN100/4' | DN0100/4' |
| 최대 흐름 속도 [kg/s] | 50 | |
(mm로 측정, N는 판의 수를 의미합니다)
| 소재: 판 | 적합 한 액체 종류 | ||
| 스테인리스 스틸 (AISI304.316 등) | 순수한 물, 일반 물, 식용 기름, 광유 | ||
| Ti, Ti-pd | 해수, 염수, 광수 | ||
| 20Cr, 18Ni, 6Mo (254SMO) | 희석된 황산, 유기 물 용액 | ||
| 니 | 고온 고농도 가습성 소다 | ||
| 하스텔로이 (C276, D205, B2G) | 농도 황산, 염화수소, 인산 | ||
| 가스켓의 재료 | 작동 온도 °C | 적합 한 액체 종류 | |
| NBR | -15~+135°C | 물, 바다 물, 광유, 소금 물 | |
| EPDM | -25~+180°C | 뜨거운 물, 증기, 산, 알칼리 | |
| F26 | -55~+230°C | 산, 알칼리 | |
| TPF | -0~+160°C | 고농도 산소, 알칼리, 고온 오일, 증기 | |
고효율, 콤팩트, 가공 용량, 용량, 용량, 용량,가볍고 유지보수가 쉽다, 현대 열 전달 기술의 선두주자입니다.
가스켓 플레이트 열 교환기의 가장 큰 특징은 높은 효율성입니다. 독특한 플레이트 설계로 인해 뜨거운 물과 차가운 물은 매우 작은 흐름 채널로 흐릅니다.열 전달 효율을 크게 향상시키는동시에, 유체의 격동 상태 때문에 열 전달 과정은 더 효율적입니다.
담당자: Qi
전화 번호: 860510-86020200-812
