(mm로 측정, N는 판의 수를 의미합니다)


표준 설계

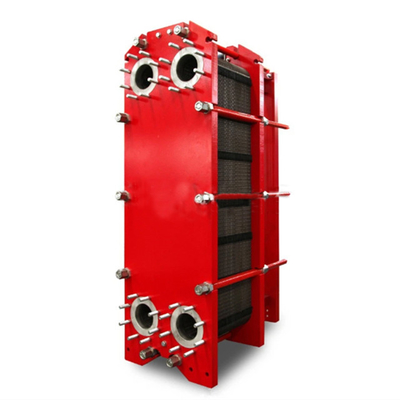

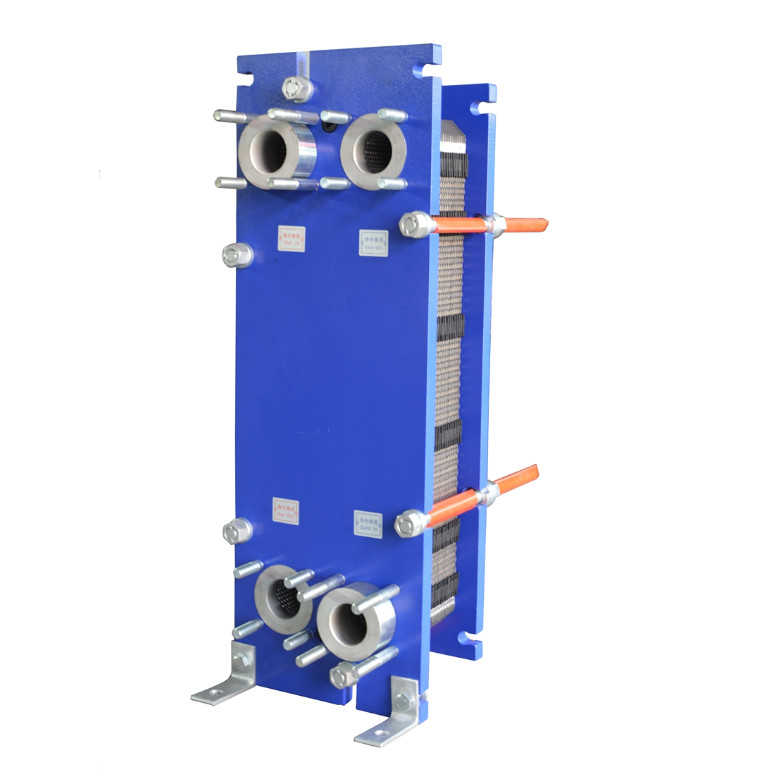

판 열 교환기는 두 액체의 통과를 위해 틈을 가진 corrugated 금속 판의 패키지로 구성됩니다
열 전달이 이루어지는 사이로. 판 팩은 고정 프레임 판과 이동 압력판 사이에 조립되어 꽉 막는 볼트로 압축됩니다.판은 간접 채널을 봉인 하 고 대체 채널에 유체를 지시 하는 가스켓을 장착 합니다판의 수는 흐름 속도, 액체의 물리적 특성, 압력 하락 및 온도 프로그램으로 결정됩니다.
판 파동은 유체 격동을 촉진하고 판을 차압에 대항합니다.프레임 판과 압력 판은 상부 운반 막대에서 매달려 있으며 하부 안내 막대에 의해 위치, 둘 다 지지 기둥에 고정되어 있습니다. 연결은 프레임 플레이트에 위치하거나, 하나 또는 둘 다 유체가 단 한 번 이상 단위 내에서 통과하는 경우, 프레임 및 압력 플레이트에 위치합니다.

전형적 용량
액체 흐름 속도
매체에 따라 최대 16 kg/s (250 gpm) 까지 허용됩니다.
압력 하락과 온도 프로그램
증기로 물을 가열하는 장치
300~800kW

작동 원칙
판 사이에는 채널이 형성되고 각기 포트가 배치되어 두 미디어가 대안 채널을 통해 흐릅니다. 열은 채널 사이 판을 통해 전달됩니다.그리고 가능한 가장 높은 효율을 위해 완전한 역류 흐름이 생성됩니다판의 파동은 판 사이의 통로를 제공하며, 인접한 판에 대한 각 판을 지원하고, 효율적인 열 전달을 초래하는 난류를 증가시킵니다.
식품 산업: 우유 파스터라이제이션, 우유 및 음료 파스터라이제이션, 와인 템퍼링, 병 수처리, CIP (클리닝-인-플레이스) 난방, 역오스모스 물.
해양용: 주요 또는 보조 엔진 또는 터빈의 중앙 냉각, 윤활유 냉각, 냉각 실린더, 피스톤, 주입 노즐을위한 순환 물의 재냉각, 바오더 오일의 냉각,압축기유 및 기타 윤활유, 윤활유 및 중량 연료유의 사전 난방, 민물 생산을 위해 바닷물의 사전 난방, 열 회수, 승객 및 화물 공간의 에어컨을위한 열 교환
다른 것: 터빈 오일 냉각기, 화학 산업, 광선 난방, 광선 냉각, 수영장 난방, 태양열 난방
짧은 배송시간
고품질
합리적인 가격
고객 제작
노하우 설계 및 고객 지원

ISO9001, CE, UL, WRAS, ROHS, CCS 등으로 인증된
