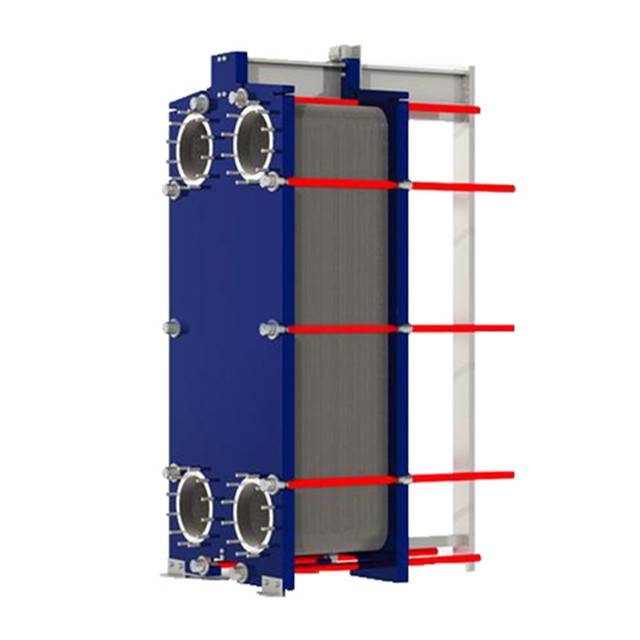

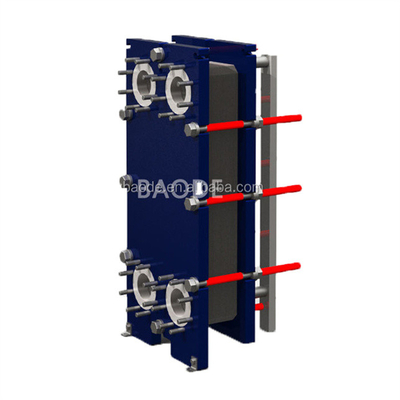

물용 가스켓 SS316 SS304과 함께 다기능 가스켓 플레이트 열 교환기

물용 가스켓 SS316 SS304과 함께 다기능 가스켓 플레이트 열 교환기

(mm로 측정, N는 판의 수를 의미합니다)

바오드 열 교환기는 가스 렉트 플릿 열 교환기 중 중국 브랜드 1위입니다.판 열 교환기는 열 전송이 이루어질 두 액체의 통과를 위해 틈을 가진 corrugated 금속 판의 패키지로 구성됩니다판 팩은 고정된 프레임 판과 이동 가능한 압력판 사이에 조립되어 꽉 막는 볼트로 압축됩니다.판은 판 간 채널을 밀폐하고 다른 채널로 유체를 유도하는 밀착 장치가 장착되어 있습니다.판의 수는 흐름 속도, 액체의 물리적 특성, 압력 하락 및 온도 프로그램으로 결정됩니다.판 파동은 유체 격동을 촉진하고 차이 압력에 대한 판을 지원· 프레임 플래크와 압력 플래크는 상부 운반 바에 매달려 있고, 하부 안내 바에 의해 위치하고 있으며, 둘 다 지지 기둥에 고정되어 있습니다.연결은 프레임 판에 위치하거나, 만약 한 액체 또는 두 액체 모두 단위 안에서, 프레임과 압력판에 한 번 이상의 통과를 한다면.
바오드 가스켓 플레이트 열 교환기의 장점 * 공간 절약 및 에너지 효율적인 바오드 플레이트 열 교환기는 시스템 제작자의 꿈입니다!컴팩트한 디자인으로 비교 가능한 껍질과 튜브 단위보다 시스템에서 20~50% 더 적은 공간을 필요로 합니다.그들은 최대 80% 더 적은 냉각 매체를 필요로 하기 때문에, 당신은 더 적은 에너지를 소비 할 작은 펌프를 장착 할 수 있습니다

작동 원칙
판 사이에는 채널이 형성되고, 모서리 포트는 두 미디어가 대안 채널을 통해 흐르도록 배치됩니다. 열은 판을 통해 전달됩니다.
채널 사이, 그리고 완전한 역류 흐름은 가능한 가장 높은 효율을 위해 조정됩니다. 판 사이의 통로를 제공하는 판,인접한 하나에 대한 각 판을 지원하고 난류를 향상, 효율적인 열 전달으로 이어집니다.

표준 재료
프레임판: 가벼운 강철 에포시 페인트
노즐: 탄소강
금속 가루: 스테인레스 스틸, 티타늄
판: 스테인리스 스틸 합금 316 또는 티타늄
기존의 PHE에 비해 큰 발전

껍질과 튜브보다 훨씬 앞서
열 피로가 없습니다. 순환적인 난방 및 냉각은 직선 껍질 및 튜브와 같은 딱딱한 증기 난방기에서 열 피로를 발생시킵니다.이 결과, 종종 찢어지고 낡은 부품 들 이 유지 보수 와 수리 를 필요로 한다, 따라서 원치 않는 시스템 다운타임을 유발합니다.BS 시리즈의 얇은 판과 유연한 가스켓의 조합은 온도 변화에 따라 단위가 팽창하고 수축하도록 함으로써 열 피로를 방지합니다.얇은 온도 조절 소규모 보유 부피와 높은 표면 / 부피 비율로 인한 빠른 열 전달은 온도 조절에 빠른 반응을 가능하게합니다.

적용
식품 산업: 우유 파스터라이제이션 우유 및 음료 파스터라이제이션 와인 템퍼링, 병 수처리 CIP (처리 현장) 난방 역 오스모스 물
해양용: 주 또는 보조 엔진 또는 터빈의 중앙 냉각, 윤활유 냉각, 냉각 실린더, 피스톤, 주입 노즐을위한 순환 물의 재냉각,바오더 오일 냉각압축기유 및 다른 윤활유, 윤활유 및 중량 연료유의 사전 난방, 담수 생산을 위한 바닷물의 사전 난방, 열 회수,승객과 화물용 객실의 에어컨을 위한 열 교환
기타: 터빈 오일 냉각기, 화학 산업, 광선 난방, 광선 냉각, 수영장 난방, 태양열 난방

짧은 배송시간
고품질
합리적인 가격
고객 제작
노하우 설계 및 고객 지원
